电流互感器穿心匝数与倍率一看就懂

   不少刚接触配电柜接线的新手电工，一碰到电流互感器就犯难。分不清线缆该穿几圈，搞不懂变比怎么换算，每次抄完电表算用电量总出错，今天全部用工地大白话讲明白，零基础也能快速上手。

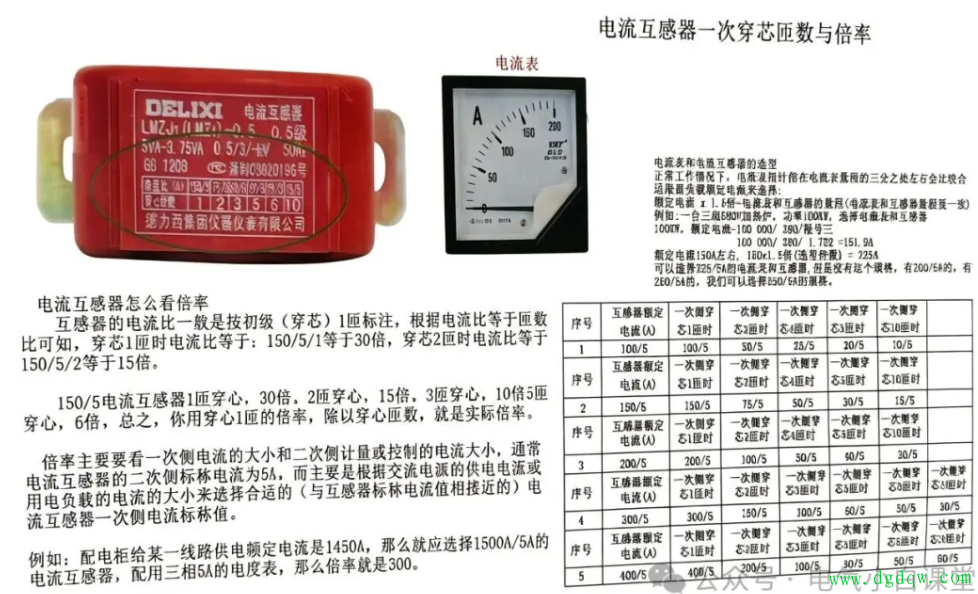

   先说电流互感器基础作用。配电柜里红色的环形铁芯就是 CT，搭配电流表、计量电表使用。设备运行电流动辄上百安，仪表没法直接承受，互感器就能把大电流统一转换成 5A 标准小电流，方便计量和监测。

   互感器铭牌标注的 150/5、200/5，是线缆只穿 1 圈时的标准变比。

   最关键的穿心匝数与倍率换算，记住一条通用公式：

   实际倍率 = 单匝标准倍率 ÷ 穿心匝数

   拿 150/5 互感器举例，单匝标准倍率 150÷5=30 倍：

   线缆穿 1 匝，倍率 30；穿 2 匝，30÷2=15；穿 3 匝得 10 倍；穿 5 匝只剩 6 倍。

   简单记一个实操口诀：同一台互感器，导线穿过铁芯次数越多，最终计量倍率越小。

   现场选型分两步走，不用凭经验乱选。

   第一步先算线路额定电流，三相 380V 通用公式：电流 = 功率 ÷380÷1.732。

   举个实例：100 千瓦加热设备，算出工作电流约 151.9A。

   第二步互感器一次额定电流必须大于设备工作电流，就近选标准规格，上面案例直接选用 200/5 互感器最合适。

   现场常备几种常用 CT：100/5、150/5、200/5、300/5、400/5，不同穿心匝数对应一次电流都有固定数值，平时做好简易表格带在工具包，现场不用现场演算，直接对照查表更省事。

   分享几个新手最容易踩坑的实操要点，接线、检修都用得上：

   1.穿心导线全程顺向穿过互感器铁芯，不能正反交叉缠绕，磁场抵消会直接造成计量不准；

   2.CT 二次侧绝对禁止开路，检修更换电表、电流表之前，必须先用短接线把二次端子短接，防止高压伤人；

   核算实际用电量公式：本次电表读数减去上次读数，差值再乘以互感器实际倍率，结果才是真实耗电量；

   选型小技巧：设备常态运行电流，最好落在仪表表盘三分之二区间，这个区间测量精度最高。

   很多电工只看铭牌变比，忽略实际穿心匝数，抄表直接用铭牌倍率计算，最后电费核算出现巨大误差，返工核对特别麻烦。弄懂穿心匝数对倍率的影响，再配合选型公式，不管是工厂配电柜、商铺计量柜，互感器接线、算电量基本不会出错。
