PLC手动和自动千万别混写！现场90%误动作都源于此

   很多电工新手写PLC程序，只追求一个结果：手动单点能动，自动循环能跑，就算完工。可但凡做过非标现场调试都懂，简单程序看不出问题，到项目收尾联调、模式切换、报警复位后，各种诡异故障接连出现：手动点一下机构，自动步序直接跑偏；自动暂停切手动调位置，切回自动直接撞料；报警清完一键复位，设备无故自行动作；同一个电磁阀输出，分不清是手动还是自动触发。

   这类偶发故障最难排查，表面是互锁缺条件，本质从编程之初就做错了：手动、自动逻辑边界完全混淆。昌晖仪表结合多年非标调试经验，给行业直白结论：手动按单机构编写，自动按工艺流程编写；二者只发起动作请求，绝不直接控制物理输出，模式切换必须校验设备状态，这是PLC编程底线。

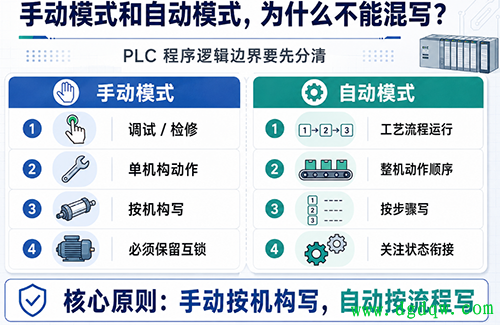

   一、先搞懂：手动和自动，本就是两套逻辑

   新手误区：手动、自动只是档位切换，共用一套输出逻辑就行。实际上二者使用目的完全不同，编程思路必须拆分。

   1.手动模式：专供调试、设备检修、单点点动、故障后人工干预，核心只管单个机构动作。气缸伸缩、电机正反转、伺服点动回零、夹爪开合、真空通断，只管控独立部件，不用兼顾整机流程。

   2.自动模式：专供量产连续运行，核心管控整机动作顺序、状态衔接。从原点校验、上料、定位、加工、检测到下料，环环相扣，讲究步骤先后、条件闭环。

   牢记一句现场口诀：手动按机构写，自动按流程写，互不嵌套调用，程序才不会乱。

   二、高危错误写法：手动自动直连同一输出

   现场最常见懒人写法：手动按钮直通输出点、自动步序也直通同一个输出、报警复位指令也赋值该点位。比如压紧气缸Y0点位，手动画面按钮直接驱动Y0，自动流程步骤也直接驱动Y0。

   小程序、单工位设备短期看不出问题，后期改程序、加互锁、切换模式后，隐患彻底爆发：输出来源无从溯源、自动未到位机构误动作、手动松键输出自锁、清报警后机构无序动作。非标设备后期频繁改工艺、加工位，多端口抢占同一个输出，程序最后只会变成无法修改的“乱码程序”。

   行业共识：PLC程序能跑，绝不代表程序架构合格。

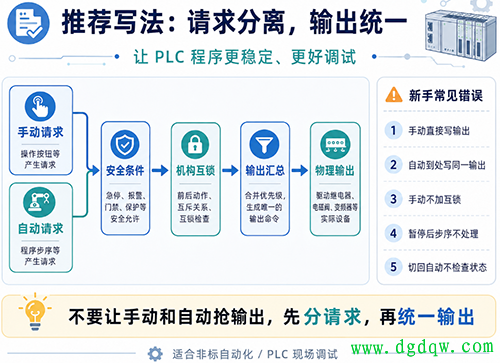

   三、现场稳妥写法：请求分层，输出统一管控

   资深电工通用标准化架构：手动动作请求+自动动作请求→安全条件校验→机构互锁判定→汇总输出→物理点位动作。核心原则：手动、自动只发请求，不碰最终输出。

   以压紧气缸实操拆分：

   手动请求：手动压紧请求、手动松开请求

   自动请求：自动压紧请求、自动松开请求

   允许条件：安全门闭合、无急停、机构无干涉的压紧/松开许可

   最终输出逻辑：压紧输出=(手动压紧请求OR自动压紧请求) AND 允许压紧

   这套写法最大优势就是溯源简单：现场故障时，依次排查按钮请求、自动步序指令、安全互锁、许可条件，就能快速定位问题，不用逐段扒程序。

   四、重中之重：手动不等于无条件自由动作

   很多新手调试图方便，手动模式直接屏蔽所有保护，按下按钮机构就动，这是现场设备碰撞、人员受伤的主要原因。手动可以灵活点动，但三类条件绝对不能跳过：

   1、安全条件：急停、安全门、光栅、安全回路状态，手动模式永久生效；

   2、机构互锁：顶升未下降，横移禁止移动；夹爪未打开，下料机构禁止动作，规避机构硬干涉；

   3、边界限位：机械限位、伺服软限位、原点到位信号，限制机构运动范围。

   五、自动别堆条件，步序化编程更好维护

   新手写自动爱做串联逻辑：启动AND到位AND有料AND检测合格，条件全满足才动作。设备能运行，但调试、改工艺、查故障难度翻倍。

   非标自动流程建议标准化步序编写：待机、原点校验、上料、夹紧、加工、下料、循环复位，每一步只执行一个动作，配齐进入条件、完成条件、超时报警、异常处理。触摸屏同步显示步号，设备停机卡在哪一步，一眼就能判定故障点。

   六、模式切换，是80%误动作的根源

   设备正常自动循环很少出问题，故障全集中在跨模式操作：自动运行切手动、手动改位切自动、报警复位续跑、暂停后直接启动。

   高频翻车场景：自动暂停后手动挪动机构，切回自动直接续跑，程序步序记忆旧状态，和现场实际位置不符，直接撞机。

   标准管控规则：自动运行状态禁止直切手动，必先停止流程、步序复位；手动切自动，必须二次核验整机状态：无报警、急停复位、安全门闭合、关键机构归原点、工件状态正常，不满足条件禁止启动自动。

   七、现场真实案例：能动≠程序安全

   一台压装机调试初期，手动、自动均可单独控制压紧气缸，试运行无异常。操作员自动暂停后，切手动松开气缸调整产品，切回自动点击继续，程序依旧判定产品夹紧到位，伺服直接进给，险些撞毁工装。

   整改方案：拆分手自动动作请求、所有输出统一互锁判定、手动切自动强制核验原点状态，禁止流程断点续跑，故障彻底解决。

   八、新手必避5个编程低级错误

   1、手动按钮直接驱动物理输出点位；

   2、自动多处赋值同一个输出，输出来源混乱；

   3、手动模式屏蔽安全、机构互锁；

   4、自动暂停后，步序状态不重置；

   5、手自动切换，不校验设备原位状态。

   合格的PLC程序，从不是能带动设备运转就行。正常量产看不出功底，手动、自动、暂停、报警、急停交叉工况，才考验程序架构。

   牢记核心四句话：

   手动按机构写，自动按流程写；

   手自动只发动作请求，不直控输出；

   输出统一汇总判定；

   安全互锁全程生效。

   按这套逻辑编程，程序兼容性强、故障好排查，后期改工艺不用大改架构。
