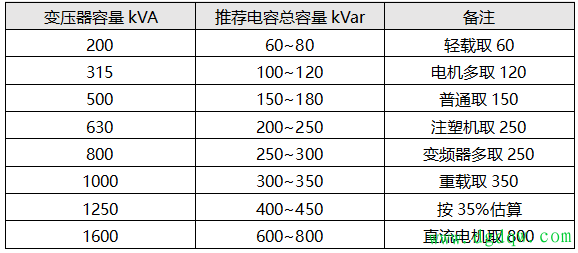

变压器配电容柜比例对照表，新手选型快速上手

   工厂电容柜选型，是很多电工和设备负责人的难点。容量把控极其关键：选小了功率因数不达标，每月白白缴纳力调罚款；选大了容易出现过补问题，抬高母线电压，烧毁电容器、变频器等设备。

   很多人凭经验乱选型，最终导致得不偿失。本文结合两个现场真实故障案例，分享三种电工实用的电容柜容量计算方法，还有选型必守的核心细节，手把手教你精准匹配容量，杜绝罚款和设备损坏问题。

   一、两大真实案例

   案例1：电容柜容量偏小，长期罚款不断

   某注塑厂配置630kVA变压器，电工常规选配了150kVar电容柜。设备投运后，厂区功率因数仅0.85，始终达不到供电部门标准，每月都会产生两千多元的力调电费罚款。

   厂区一度以为是电容柜质量故障，经现场实测排查，排除设备质量问题，核心原因是电容容量严重不足。该厂搭载大量注塑机，电机设备密集，无功损耗极大，现场无功缺口高达240kVar，150kVar的电容柜完全无法满足补偿需求。

   后续厂区加装120kVar电容，总容量升至270kVar，功率因数稳定控制在0.96，不仅彻底取消罚款，还能拿到供电力调奖励，半年就回本了改造费用。

   案例2：电容柜容量过大，过补烧毁设备

   某工厂配备1000kVA变压器，老板轻信“电容越大越好”的误区，直接安装500kVar大容量电容柜。设备投运后，只要电容投入补偿，厂区400V母线电压直接飙升至440V，变频器频繁报过压故障，短短两个月，电容柜内三只电容器出现鼓包损坏。

   现场排查确诊为严重过补，该厂实际无功补偿需求仅300kVar，多余的200kVar容量完全冗余，进而引发电压异常。拆除两组多余电容后，母线电压恢复正常，设备故障彻底解决。

   二、三种电容柜容量精准计算方法

   1. 经验口诀法（快速估算，30秒上手）

   按变压器额定容量比例估算，适配前期初步选型，准确率高、实用性强：

   普通电机负载工况，取变压器容量30%；多电机、重载持续工况，取35%~40%；照明为主、轻载工况，取20%~25%。

   举例：1000kVA变压器，常规工况选配300kVar左右电容柜即可。

   2. 电费单计算法（无仪器、精准实用）

   无需现场测量，通过月度电费单数据核算，比口诀法更精准。核心逻辑：依据有功、无功电量，核算实际补偿需求。

   计算公式：补偿容量=平均有功功率×(tanφ1-tanφ2)，可直接查表取值，常规目标功率因数0.95。

   举例：厂区月有功电量10万kWh、无功电量8万kWh。折算日均有功功率约139kW，查表得每1kW有功需补偿0.5kVar无功，最终所需补偿容量约70kVar。

   3. 现场实测法（精度最高，落地首选）

   停运现有电容柜，用钳形表监测总进线的功率因数、有功、无功功率，连续24小时记录数据，提取生产高峰时段的无功缺口。dgdqw.com该方法贴合现场真实负载，是最精准的选型方式，适合精准改造、老旧柜更换场景。

   三、电容柜选型3个不能省的关键细节

   1. 必须加装电抗器：厂区有变频器、LED灯、UPS等设备，一定会产生谐波。电容器前端必须串联6%或7%电抗器，杜绝谐波击穿电容，延长设备使用寿命。

   2. 重视电容分组设计：只看总容量是误区！需采用多组自动投切设计，优先不等容分组（15/30/60kVar），可精准适配负载波动，避免频繁过补、欠补。

   3. 匹配电容电压等级：串联电抗器后，电容端电压会升高。常规400V系统，串6%电抗后电压可达425V，必须选用450V、480V耐压电容，严禁使用400V电容，否则必然鼓包烧毁。

   总结

   电容柜选型没有“越大越好”的说法，适配现场工况才是最优解。初步估算用变压器比例口诀，精准核算看电费单数据，改造检修以实测数据为准。同时把控电抗、分组、电压三大细节，就能彻底规避功率因数罚款和设备烧毁故障。
