电机正反转自锁电路详解，含互锁保护机制

   自锁电路也叫自保持电路，是工业自动化电气控制的基础核心。它最大的作用是给电路赋予“记忆功能”，按下启动按钮松手后，设备依旧持续运行，无需人工长按按键，广泛应用于电机启停、正反转等各类控制场景。

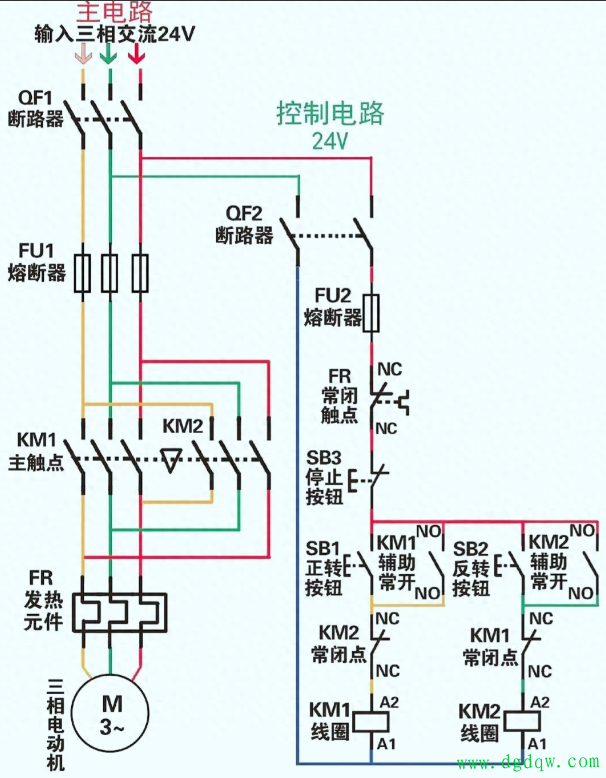

   整套电机正反转控制系统分为主电路和低压控制电路。主电路由断路器、熔断器、正反转向接触器主触点组成，通过调换两相电源线序，实现电机正、反转切换。控制电路为24V低压回路，独立配备保护器件，以低压信号精准控制主电路通断。

   自锁的核心是接触器辅助常开触点。按下启动按钮，对应接触器线圈得电、主触点闭合，电机启动；同时并联在启动按钮两端的辅助触点同步闭合，替代按钮持续供电，实现自锁保持。按下停止按钮或热继电器保护动作，回路断开，设备停机。

   电路搭配电气互锁设计，正反转接触器常闭触点交叉串联在对方控制回路中，杜绝两台接触器同时吸合，彻底避免主回路相间短路，保障设备安全稳定运行。
