高频变压器接反为何烧电容、烧负载？高频变压器极性与相位详解

   在开关电源、电子设备电源系统中，高频变压器是能量转换的核心器件。很多工程师只关注匝数、电感量、耐压参数，却容易忽略极性与相位这两个关键指标。实际调试中，设备莫名炸电解电容、烧毁半导体器件、负载异常损坏，大概率是变压器极性接反、相位偏移导致，是电源设计与打样的高频踩坑点。

   变压器极性由绕组同名端决定，也是电路设计的基础电性参数。一旦初次级极性接反，输出电压相位会直接反转，破坏电路原有工作逻辑。轻则设备无法启动、工作紊乱，重则击穿电解电容、功率MOS管、芯片等精密器件，甚至直接烧毁后端负载，造成整机报废。

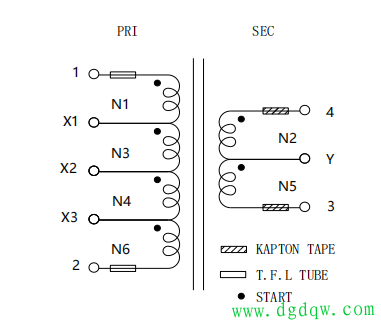

   常规标准绕线工艺逻辑清晰：变压器实心黑点标记端为同名端，行业默认以同名端作为绕组起绕点，异名端为收线点。以常规原理图为例，初级绕组1脚为起绕点，搭配X1、X2、X3多组抽头，2脚为收线点；次级绕组4脚为起绕点、Y为中间抽头，3脚为收线点，以此保证初次级极性标准统一。

   但在实际量产工艺中，并非所有线圈都能按标准绕制。部分多绕组、密绕结构，若坚持同名端起绕，容易出现线材交叉、线包体积过大的问题，导致无法装配进磁芯。为适配生产工艺、保证装配合规，工厂会做微调：将异名端设为起绕点、同名端改为收线点，同时反向调整插件方向。

   这套工艺改动的核心目的是保证变压器整体极性不变，不影响基础通电工作。但很多人不知道，这种微调会改变绕组布局，间接引发初次级相位差偏移，成为后期性能异常、EMC不达标的隐形隐患。

   所谓相位，指初次级绕组电压、电流的相位差。当两侧电压、电流同步达到峰值或谷值，即为同相状态，能量传输效率高，无功损耗小，是绝大多数电源电路的优选状态。反之，一侧达峰值、一侧达谷值则为反相，看似是缺陷，却可适配推挽式变换器等特殊场景，利用反相驱动开关管，实现磁芯双向磁化，满足电路工作需求。

   理想状态下，绕组完全耦合、无漏感干扰，变压器相位差只有0°同相、180°反相两种标准状态。但实际工况中，绕组寄生电容、漏感、磁芯材质损耗等因素，都会造成相位差偏移，偏离标准数值。

   这也是电源调试的核心难点：修改起绕点、调整工艺结构，虽然保住了极性，设备能正常工作，但绕组寄生电容分布会彻底改变，直接导致初次级相位差偏移。而相位差的细微变化，会直接影响整机电磁兼容性，造成EMC测试超标、干扰杂波增大等问题。

   综上，高频变压器（含功率电感）设计不能只看电气参数和极性匹配。但凡涉及起绕点调整、绕线工艺改动、插件方向变更，除了核对极性无误，必须同步评估相位差变化，提前预判对EMC性能的影响，从源头规避设备损坏、测试超标、性能不稳定等各类问题。
