同样原理图性能却天差地别？吃透PCB布线底层逻辑

   很多硬件从业者都有一个误区：认为电路板的好坏，完全取决于元器件品质。实际现场调试中不难发现，一模一样的原理图、同款元器件，不同的布线工艺，成品稳定性天差地别。设备常见的信号干扰、异常发热、频繁死机、自动重启、电磁超标等问题，大多不是元件损坏导致，而是电路布线不规范造成。合规合理的PCB布线，是设备稳定运行的基础，也是PCBA设计制造的核心基本功。

   一、什么是电路布线？

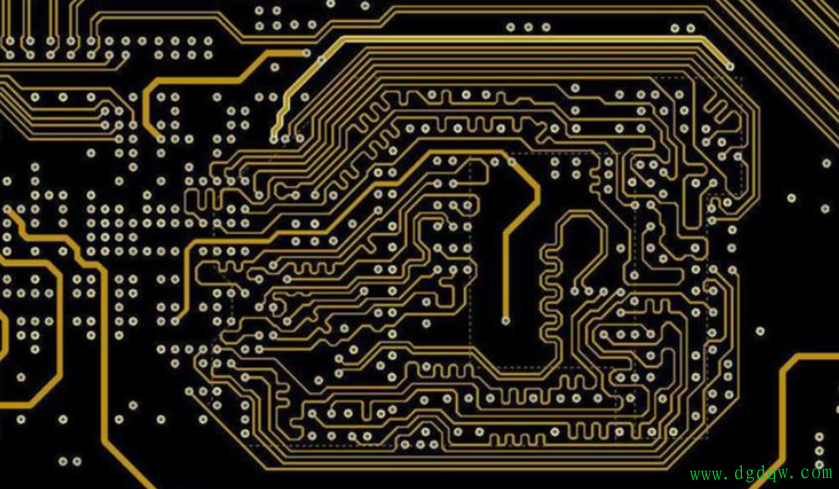

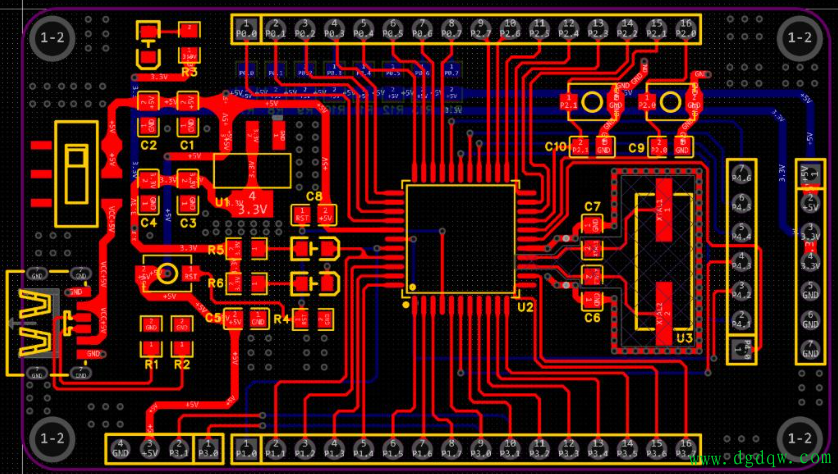

   电路布线并不是简单的连线搭桥，而是在PCB板上整体规划铜箔走线、元器件布局、地线走向与电源传输路径。从业者需要结合电路特性，合理规划信号流向、电流承载、干扰隔离和散热路径。布线的专业性，直接决定设备的信号完整性、散热效果、抗干扰能力和长期运行可靠性，是硬件设计中至关重要的一环。

   二、电路布线五大核心通用规则

   1. 强弱电分区，信号分类隔离

   高压功率回路与低压信号回路必须严格分区布局，禁止交叉、混排走线。数字信号、模拟信号、高频信号需独立布线，彻底隔开功率电路与精密信号电路。从源头规避电路串扰、信号采样不准、设备误动作等常见故障。

   2. 走线短直顺畅，减少多余迂回

   无论是电源线路还是信号线路，走线遵循短、直、顺的原则，尽量减少拐点、分支和长线绕行。走线越短，寄生电阻、寄生电感越小，信号损耗大幅降低，电路运行更稳定。尤其是高频、时钟、采样等敏感信号线，严禁长距离平行走线、迂回拉扯。

   3. 线宽匹配电流，杜绝过载发热

   走线粗细按需适配负载电流，大电流电源回路加宽铜箔，提升载流能力，降低工作发热；微小信号线路采用均匀细线，避免大面积铜箔引发干扰耦合。坚决杜绝细线承载大电流的情况，防止设备长期运行出现发热、烧板、铜箔脱层等故障。

   4. 规范地线布局，消除地弹干扰

   地线是PCB布线的核心灵魂。模拟地、数字地、功率地需分区布置，采用单点汇接方式，规避地环路干扰。关键信号就近接地，缩短接地回路。尽量铺设完整的大面积地平面，可有效降噪，大幅提升电路整体抗干扰性能。

   5. 严控高频与敏感信号布线

   高频走线严格把控阻抗匹配、线宽线距，避免信号串扰和反射问题。晶振、复位、采样等敏感线路，需要远离变压器、继电器、功率芯片等发热量大、干扰性强的器件，最大程度保护精密信号稳定。

   三、布线设计与PCBA制造的关联

   优质的布线设计，必须匹配精密的PCBA生产工艺。规范的走线布局，能有效降低生产难度，减少连锡、虚焊、短路等不良问题。均匀统一的线宽、标准合规的线距，适配SMT高精度贴片工艺，大幅提升产品批量生产良率。

   同时，合规布线能从底层解决EMC电磁干扰问题，助力产品顺利通过各类安规认证，有效减少后期整改成本，节省大量时间与物料损耗。

   总结

   PCB布线从来不是简单的画图连线，而是对电流、信号、热量、电磁干扰的全方位系统规划。摒弃重元件、轻布线的误区，严格遵循标准化布线规则，才能打造出低干扰、低发热、高稳定、长寿命的电子产品，为设备长期稳定运行筑牢硬件根基。
