屏蔽线单端接地还是双端？90%电工都踩过这个接法坑

   做工控、接仪表、传模拟信号的电工，谁没碰到过信号飘、读数乱、设备莫名跳故障的情况？查了半天线路没问题，最后发现，问题就出在屏蔽线没接对。天天跟屏蔽线打交道，它到底起啥作用？为啥必须用？最关键的接法又该注意啥？今天就用大白话讲透，新手也能一看就懂，再也不踩接地坑。

   一、屏蔽线的作用

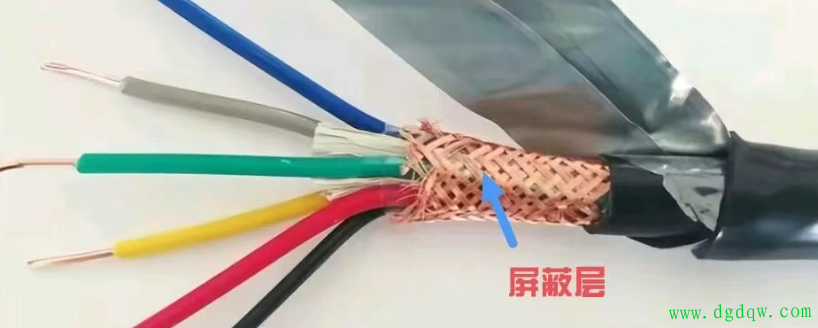

   屏蔽线就是外层带金属编织层（大多是铜网）的信号线，从里到外依次是信号芯线、绝缘层、金属屏蔽网、外护套，那层金属网就是核心。

   它的作用主要有两个：一是挡住外界电磁干扰，车间里变频器、电机、接触器多，电磁杂波多，没屏蔽层，弱信号很容易被干扰，模拟量信号直接失真；二是防止自身信号向外辐射，避免影响周边弱电设备，保证信号传得准、传得稳，远距离传输更是离不开它。

   二、别乱接地！单端接地才是常规操作

   很多电工图省事，屏蔽线两头都接地，觉得接地越牢越安全，结果反而越接越乱，这就是最常见的地环路干扰问题。

   现场两个接地点，很难做到电位完全一致，一旦屏蔽线两端都接地，屏蔽层里就会形成闭合的地环路电流，这个电流会产生磁场，反过来干扰芯线信号，导致信号噪声大、读数不准，跟没接屏蔽线一个样。

   所以单端接地才是通用标准接法：一端把屏蔽层可靠接地，另一端悬空不接，不给干扰电流留闭合回路，既能挡住外界静电和低频干扰，又能彻底避免地环路问题，尤其是模拟信号、长距离信号传输，必须这么接。

   三、不同场景，接地方式别选错

   1、单端接地：最常用，适合模拟量信号、低频信号、长距离传输，主要防静电感应和低频电磁干扰，接的时候只在控制柜、仪表端接地，现场探头、设备端悬空，千万别两头都接。

   2、双端接地：不是不能用，而是有前提！只适合高速数字信号、现场电磁干扰极强的场景，而且必须保证两端接地点电位几乎无差，不然反而会引入严重干扰，普通工控场景尽量别用。

   四、电工实操提醒

   接屏蔽线的时候，屏蔽层别剥太长，避免外露破损；接地要接在专用接地端子，别跟动力接地混在一起；单端接地一定要记牢，模拟信号、4-20mA这类弱信号，按这个接法来，基本能杜绝大部分信号干扰问题。

   屏蔽线看着不起眼，接法错了全白搭，搞懂原理、选对接地方式，才能让信号传输稳当当，少走排查故障的弯路。
