接地电阻测量方法

   对电工来说，接地电阻测量是必备技能，它直接关系到电气装置的安全，可很多新手总摸不清门道，要么接线出错，要么读数不准。今天就把接地电阻的核心知识和测量方法，用通俗的话讲清楚，新手也能快速上手。

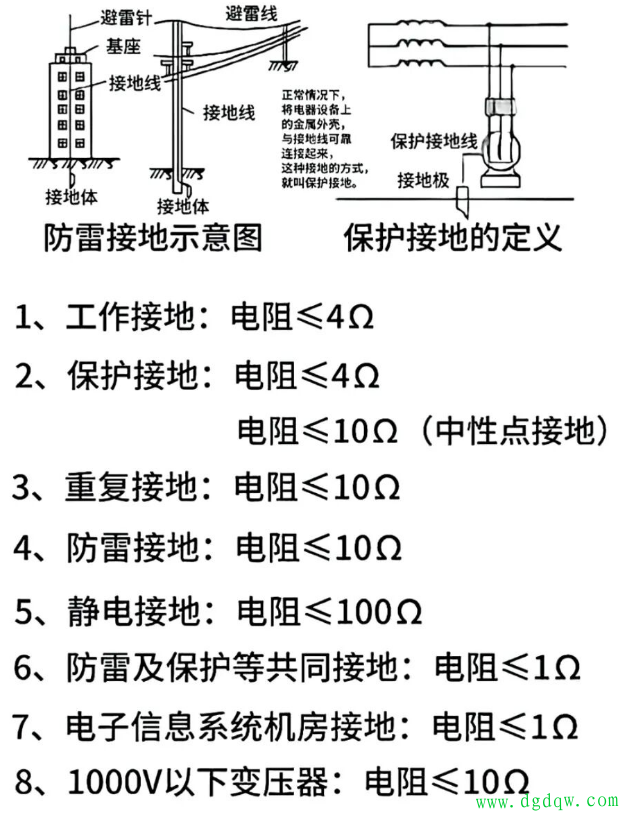

   首先搞明白，什么是接地电阻？简单说，就是电流通过接地装置流入大地，再向远处扩散时呈现的电阻。它主要分两类：保护接地和防雷接地，数值大小直接决定电气装置与“地”接触的可靠性，数值越小，接地越可靠。

   测量接地电阻，最标准的工具就是接地电阻表，也就是我们常说的摇表、接地电阻测试仪，现场实操全靠它，步骤不难，重点在接线和规范操作。

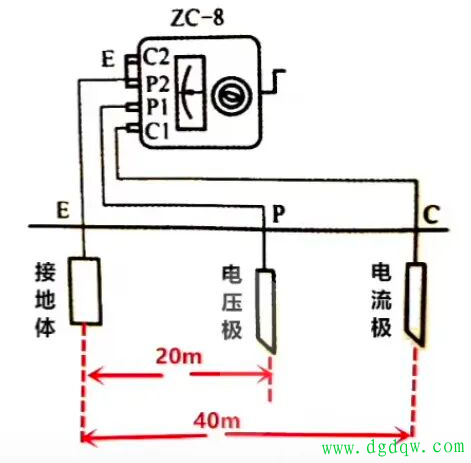

   先说说接线，一共3根线，记准位置和距离就不会错：E线接被测接地极，也就是你要测的地线；P线接电压极，用辅助接地棒，距离被测点20米；C线接电流极，同样用辅助接地棒，距离被测点40米，记住三点要在一条直线上，不然会影响测量精度。

   接线完成后，就可以开始操作了，一共5步，按顺序来：第一步，把两根辅助接地棒用力打入地下，深度至少40厘米，确保接触良好；第二步，把接地电阻表放平，做好调零，保证仪表处于正常工作状态；第三步，以每分钟120转的匀速摇动手柄，速度要均匀，不能忽快忽慢；第四步，一边摇动，一边调节仪表刻度盘，直到指针指在中间位置；第五步，用刻度盘的读数乘以倍率，得出的就是实际接地电阻值。

   其实接地电阻测量没有想象中复杂，只要记准3根线的接线位置、控制好辅助接地棒的距离，再按规范操作，就能测出精准数值。不管是日常巡检还是现场维修，掌握这个方法，能帮你快速判断接地是否合格，避免电气安全隐患。
