玩过PLC的都知道，接线是绕不开的一道坎。很多初学者刚上手，一看到“源型”、“漏型”这两个词就头大，甚至因为接错线导致模块烧坏。今天咱们不讲虚的，直接上干货，把这层窗户纸捅破。 其实核心就一句话：电流的流向决定了你是源型还是漏型。 一、 先认准电源端子 不管是三菱还是西门子，先把电源搞明白。PLC上的L端接220V火线（或24V正极），N端接零线（或24V负极）。 以三菱FX3U为例，它有个关键的S/S端子，这是输入端的公共端。另外还有一对直流24V端子（0V和24V），这对端子对外能输出24V电压，因为电流小，通常用来给外部传感器供电。 二、 三菱PLC源型是“进”，漏型是“出” 1、源型输入（S/S接0V） 所谓源型，就是电流从外部“灌”进PLC。 这时候你要把公共端S/S和0V连起来。

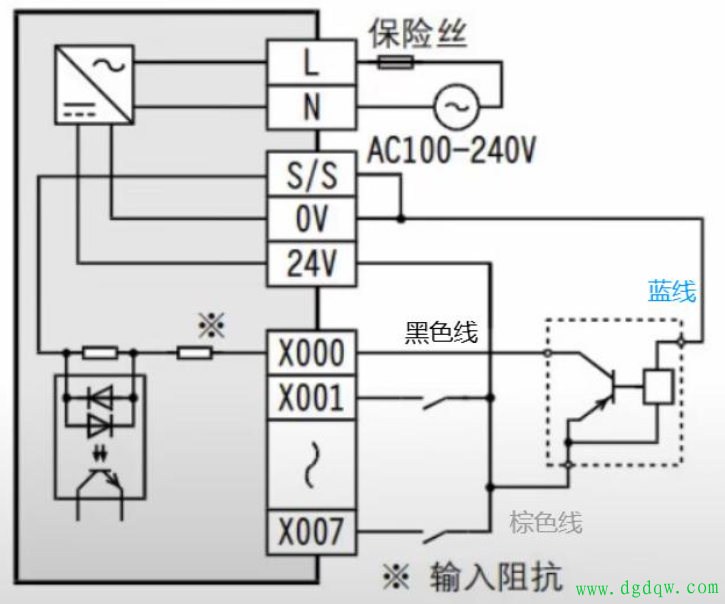

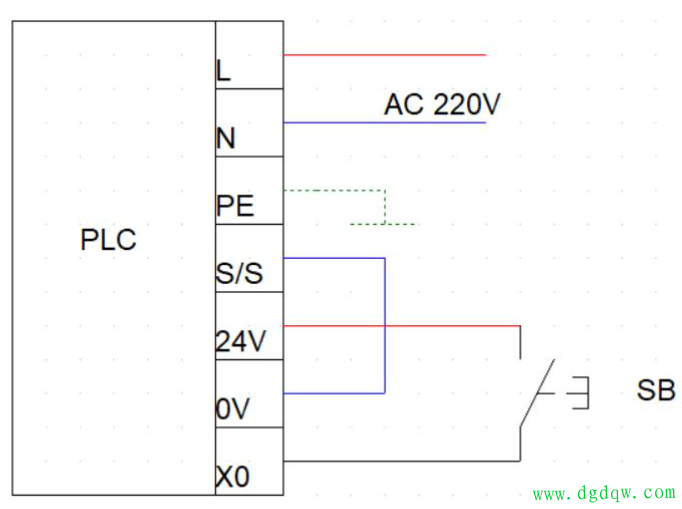

1.接无源开关（按钮、限位开关）： 这种开关没正负，一端接输入端X，另一端必须接24V。按下按钮，24V电流就“灌”进X端子，PLC就检测到信号了。 2.接有源开关（传感器）： 必须配PNP型传感器（如SN04-P）。PNP传感器的棕色接24V，蓝色接0V，黑色是信号线接X端。一旦感应到金属，黑色线输出24V高电平，电流还是“灌”进去。 2、漏型输入（S/S接24V） 所谓漏型，就是电流从PLC内部“漏”出来（流出）。 这时候你要把公共端S/S和24V连起来。

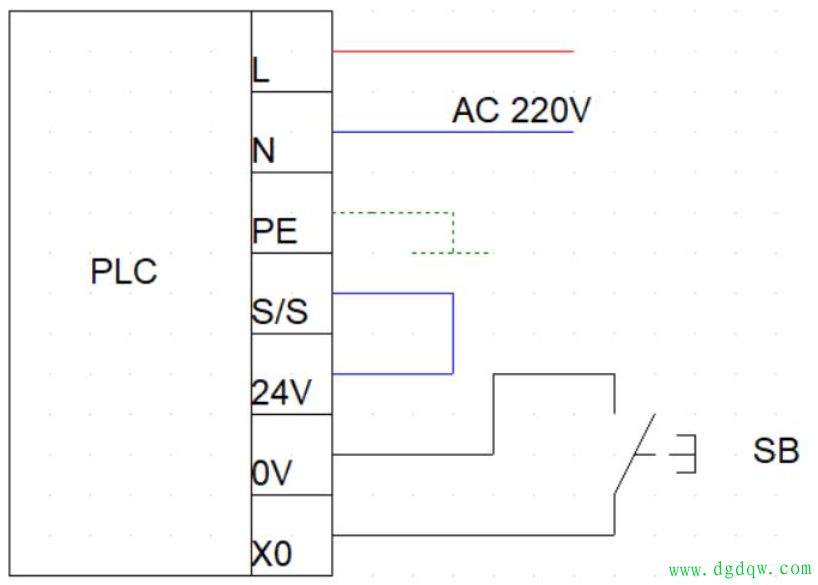

1.接无源开关： 一端接X端，另一端要接0V。按下按钮，X端的电位被拉低到0V，形成回路，PLC就有信号了。 2.接有源开关： 必须配NPN型传感器。棕色接24V，蓝色接0V，黑色信号线接X端。感应到金属时，黑色线输出低电平（0V），相当于把X端接地，电流从X端流出（漏出）。 源型输入，X端必须接正（24V）才有信号；漏型输入，X端必须接负（0V）才有信号。
三、 西门子PLC概念反着来的 很多从三菱转西门子的朋友最容易在这里栽跟头。在西门子的体系里，“源型”其实就是三菱的“漏型”，“漏型”就是三菱的“源型”。名字不一样，但本质还是电流流向。 西门子PLC的输入端子（如I0.0）和公共端（1M）： 如果你接的是NPN传感器（接近0V），那么公共端1M要接24V正极。 如果你接的是PNP传感器（接近24V），那么公共端1M要接0V（负极）。 NPN接正（1M接24V），PNP接负（1M接0V），在西门子上通常是通用的逻辑。 至于输出端，继电器型可以带交流负载也可以带直流负载，晶体管型只能带直流负载，接线时一定要看清楚模块上的标识，别把24V接到了220V的端子上，那是真的会“放炮”的。 其实不管是三菱还是西门子，搞懂了“电流怎么流”，接线就不难。 源型（Sinking/PNP逻辑）： 公共端接负，信号端来正电。 漏型（Sourcing/NPN逻辑）： 公共端接正，信号端来负电（或接地）。 下次接线前，先看一眼传感器是PNP还是NPN，再看一眼PLC公共端怎么接，保准一次成功。如果还有哪里不明白，评论区留言，咱们一起讨论！
|
