TN-S、TN-C-S、TN-C怎么选？一文看懂电气接地系统

   在工厂和建筑电气设计中，TN系统是我们最熟悉的“老朋友”，但你真的确定你手里的图纸和现场施工是100%安全的吗？很多电气事故往往不是因为原理不懂，而是因为“似懂非懂”和接线上的小疏忽。今天我们就把TN系统扒开了揉碎了讲，特别是那个容易被忽视的“重复接地”，关键时刻能救命。

   一、 TN系统到底是个啥？

   简单说，TN系统就是电源端（变压器或发电机）中性点直接接地，而电气设备的外壳通过保护线（PE）连接到这个接地点。

   这里的字母很有讲究：

   T：电源端一点直接接地。

   N：设备外露导电部分通过导体连接到接地点。

   核心安全原理其实就是“逼”保护装置跳闸。当设备外壳漏电时，相当于火线直接碰壳，形成单相短路。巨大的短路电流会瞬间让断路器或熔断器动作，切断电源。如果没有这个低阻抗回路，设备外壳可能长期带电，人一摸就出事。

   根据中性线（N）和保护线（PE）的组合，TN系统分三种：

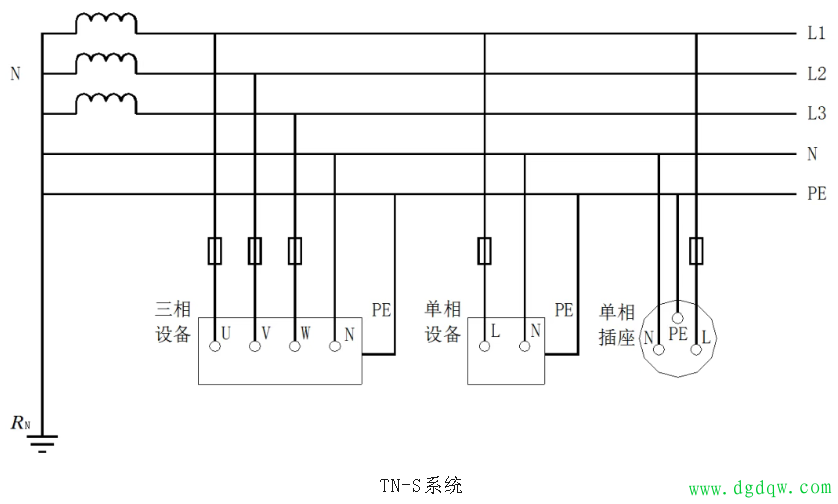

   TN-S：N线和PE线从源头到末端完全分开。最安全，爆炸危险场所、独立变电站必用。

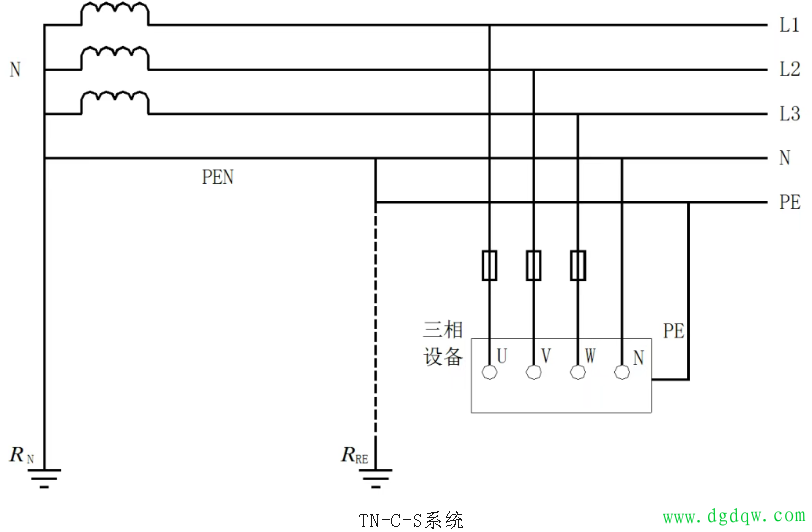

   TN-C-S：前一段共用（PEN线），后一段分开。常见于民用楼和厂内总配电。

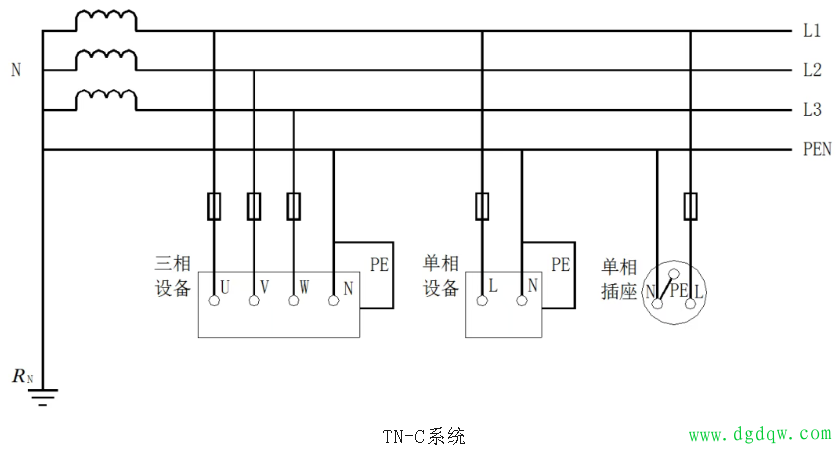

   TN-C：全程共用PEN线。只适合无爆炸危险、设备少的简单场所。

   二、 动作速度

   别以为短路了就一定跳闸。TN系统的命门在于相线-保护线回路阻抗。阻抗太大，短路电流不够，保护元件就会“犹豫”甚至不动作。

   国标给了死线：

   1.220V系统中，手持/移动设备：必须在0.4秒内切断。

   2.固定设备/配电线路：允许放宽到5秒。

   为什么固定设备能放宽？因为人不常去摸配电柜后面的线。但现在为了绝对安全，尤其是生产用电，强烈建议加装剩余电流动作保护装置（RCD）。因为有时候绝缘损坏产生的电流不算大，断路器不跳，但足以电死人，这时候RCD就是最后一道防线。

   三、 现场最大的坑

   这是老电工最容易犯的错：在TN系统里，给个别设备单独打个接地极，却不接保护线（PE）。

   这是极度危险的！

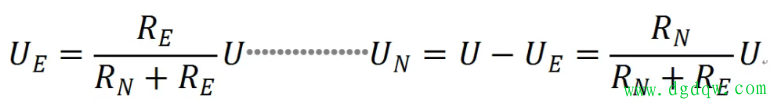

   假设设备C单独接地（电阻RE），当它漏电时，故障电流通过大地流回中性点（电阻RN）。因为回路阻抗太大，电流很小，断路器根本不跳闸。

   后果是什么？不仅设备外壳带电，连中性点和所有接了PE线的设备外壳都会带上危险电压！整个车间的金属件可能都带电。

   TN系统里严禁混用TT方式（单独接地）。 如果非要接地，必须再连一根线接回PE，这叫“重复接地”，是好事；但如果只接地不接PE，就是埋雷。

   四、 重复接地

   重复接地就是在PE线或PEN线上，除了电源端接地外，其他地方再接一次或多次。

   它有三大作用：

   1.防断线：万一PEN线断了，重复接地能降低断点后的对地电压，虽然不能完全消除危险，但能把电压降下来，减轻电击程度。

   2.降电压：漏电时，和工作接地形成并联，降低设备外壳电压。

   3.助跳闸：增加短路电流，让保护装置动作更快。特别是架空长线路，效果明显。

   哪里需要做？

   电缆进建筑物处、线路最远端、每隔1公里处、高低压同杆架设段两端。接地电阻一般要求≤10Ω，而且尽量均匀分布，让电位更均衡。

   五、 工作接地

   最后说说工作接地（变压器中性点接地）。这不仅是为了运行需要（比如定相电压），更是为了泄放过电压（如雷击、操作过电压）。

   工作接地电阻通常要求≤4Ω。如果在石头多的高电阻率地区，最多放宽到10Ω。

   TN系统虽好，但必须“规矩”用。PE线不能断，严禁混用TT接地，该做重复接地的地方别省，该装RCD的地方别省。电气安全没有“差不多”，只有“零容忍”。
