变频器带载试运行从安装到上位机连接，一篇搞定！

   变频器在现代工业中扮演着至关重要的角色，但调试过程却让不少新手头疼。别担心，本文将带你一步步掌握变频器的调试技巧，从基础安装到高级上位机连接，一网打尽！

   一、基础安装与检查

   1.接地与电源连接：首先，确保变频器的接地端子牢固接地，这是保障设备安全运行的第一步。接着，将变频器的电源输入端子通过漏电保护开关连接到电源上，为设备提供稳定的电力供应。

   2.出厂检查：通电前，别忘了检查变频器显示窗的出厂显示是否正常。若显示异常，先尝试复位操作；若问题依旧，及时联系供应商进行退换，避免后续麻烦。

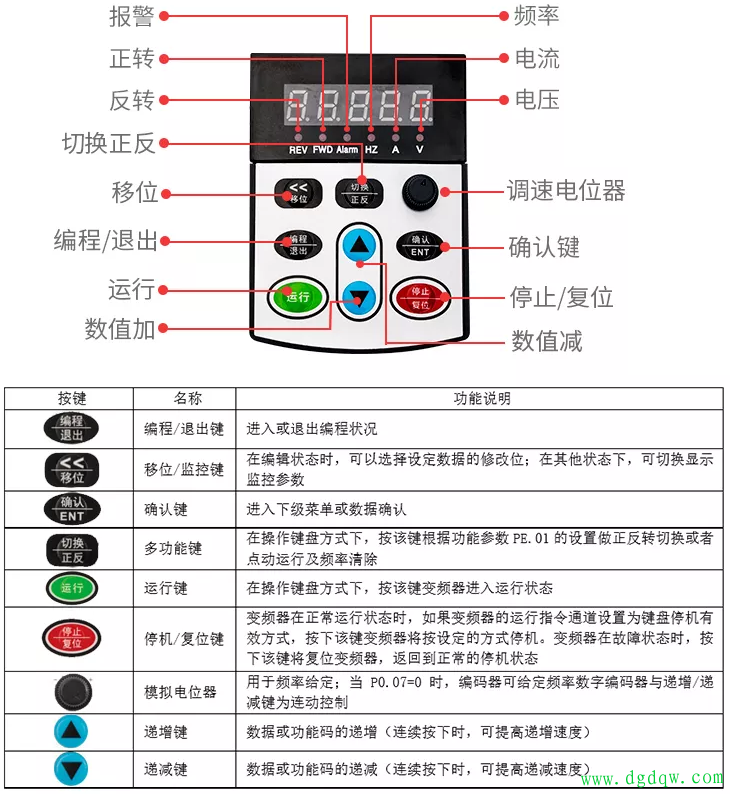

   3.熟悉操作键：变频器通常配备有运行（RUN）、停止（STOP）、编程（PROG）、数据/确认（DATA/ENTER）、增加（UP/▲）、减少（DOWN/▼）等基本按键。部分型号还设有监视、复位、寸动、移位等功能键。熟悉这些按键，是高效操作变频器的关键。

   二、空载运行调试

   1.电机参数设置：根据电机铭牌上的功率和极数，合理设置变频器参数，同时考虑变频器的工作电流，确保系统稳定运行。

   2.频率与转矩特性设定：设定变频器的最大输出频率、基频，并根据负载类型选择合适的转矩特性。对于风机和泵类负载，需将转矩运行代码设置为变转矩或降转矩模式，以优化运行效率。

   3.启动转矩调整：为改善变频器启动时的低速性能，需适当调整启动转矩。在低频段，通过电压补偿提升转矩，确保电机输出满足生产需求。

   4.键盘操作模式测试：将变频器设置为键盘操作模式，通过运行和停止键测试电机能否正常启停。同时，熟悉变频器故障时的保护代码，观察热保护继电器和过载保护的设定值，必要时进行修改。

   三、带载试运行

   1.运行过程观察：手动操作变频器面板，观察电机运行和停止过程是否平稳，变频器显示窗有无异常。

   2.加速减速时间调整：若启动或停止过程中出现过流保护，需重新设定加速和减速时间。根据电机转动惯量和负载情况，合理调整时间参数，确保变频器频率变化率与电机转速变化率协调。

   3.运行曲线优化：若变频器在限定时间内仍保护，可尝试改变启动/停止运行曲线，如从直线改为S形或U形线，以适应大惯性负载。

   4.保护值调整与更换：若变频器仍存在运行故障，可适当增加最大电流保护值，但需保留至少10%-20%的保护余量。若问题依旧，考虑更换更大功率的变频器。

   5.启动速度不足处理：若电机启动达不到预设速度，可能是系统发生机电共振或电机转矩输出不足。对于共振问题，可通过设置频率跳跃值避开共振点；对于转矩不足，可增加转矩提升量或改用新的控制方法。

   四、上位机连接与系统调试

   完成手动基本设定后，若系统中有上位机，将变频器的控制线直接与上位机相连，并将操作模式改为端子控制。根据上位机需求，调定变频器接收频率信号端子的量程和响应速度。若需额外监视表头，选择模拟输出监视量并调整量程。
