达林顿管不会选？记住这口诀，轻松搞定组合题

   学三极管的时候，“达林顿管”这个词大家肯定都不陌生，它其实就是由两个三极管按照特定方式组合成的一个复合三极管。最近有网友刷题碰到了关于达林顿管组合方式的题目，还问哪个选项是正确的。下面咱们就好好唠唠这事儿。

   要判断复合管组合是否正确，得遵循两个关键原则：一是电流要能连续流通，二是各三极管都得工作在放大区。具体来说，就是前一个三极管的集电极或者发射极电流，得能作为后一个三极管的基极电流，而且每个三极管都要满足发射结正偏、集电结反偏的条件。

   咱们来看看四个选项中的选项C，它不满足要求主要有俩原因。其一，电流流向冲突。正常情况下，复合管前管的发射极电流方向得和后管基极所需的电流方向匹配，这样才能给后管提供正常的基极驱动电流，让后管进入放大区。可选项C里，这电流流向根本不搭，后管得不到合适的驱动电流，自然就没法正常工作。其二，偏置状态错误。选项C的连接方式，会让其中一只三极管的发射结反偏，这完全违背了三极管放大的偏置要求，整个复合管也就没法实现电流放大的功能。简单讲，选项C的管脚连接方式，让三极管之间的电流没法正常传递，不符合复合管的组成规则。

   我记得学复合管知识的时候，老师教过一个判断正确组成的口诀，记住这个口诀，这类题目就能快速判断啦。

   第一点是“电流要顺流”。前管输出的电流方向，得和后管基极输入的电流方向一致，这样才能形成连续的电流通路。就好比水流得顺着河道走，电流也得顺着正确的方向流，才能让复合管正常工作。

   第二点是“结偏要正确”。每只三极管都得满足发射结正偏、集电结反偏的放大偏置条件。这就像给机器上润滑油，只有各个部件都处于合适的状态，机器才能高效运转，三极管也是如此，偏置对了才能放大电流。

   第三点是“类型要适配”。同类型（NPN和NPN复合、PNP和PNP复合）或者互补型（NPN和PNP复合）三极管组合时，管脚连接得对应电流流向。不同类型的三极管就像不同规格的零件，得按正确的方式组装，才能发挥出应有的作用。

   第四点是“复合管的类型取决于最右侧的第一个三极管的类型”。比如说两个三极管NPN与PNP复合后，这个复合管就是PNP型的。

   结合这个口诀再看选项C，就是因为它电流流向逆流，还让三极管发射结反偏，所以根本没法组成合格的复合管。

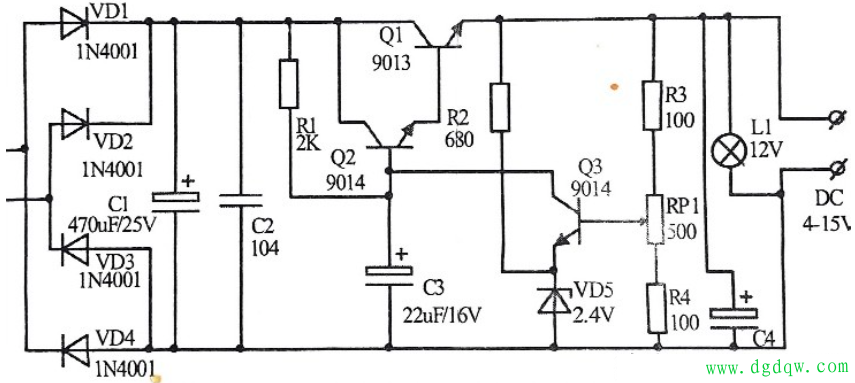

   复合管可厉害啦，它能大大提高三极管的放大倍数，有“一加一大于二”的效果，在一些电子电路里经常能用得到，像串联稳压电路，它的调整管用的就是复合管。
