电子电路原理图看不懂？从零开始学电路

   你是否曾对着复杂的电子电路原理图感到无从下手？别担心，掌握这些识图技巧，你也能轻松成为电子电路达人！

   电子电路，这个由金属导线和电气、电子部件组成的导电回路，是我们日常生活中不可或缺的一部分。从简单的灯泡到复杂的电子设备，都离不开电路的支持。而电路原理图，作为电子电路图的重要组成部分，更是我们理解和分析电路的关键。

   电路原理图由各种代表实际电子元器件的符号组成，通过它，我们可以清晰地看到每个元器件的具体参数和它们之间的连接关系。然而，对于初学者来说，面对密密麻麻的符号和线路，往往会感到眼花缭乱，不知所措。那么，如何快速掌握识图技巧呢？

   第一步：将电路解体分块

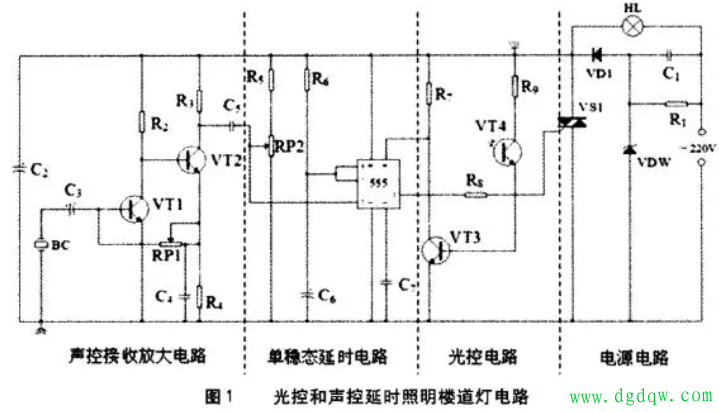

   复杂的电路往往由多个功能单元组成。我们可以先将电路按照功能划分成若干单元电路，比如光控和声控延时照明楼道灯电路，就可以分解成声控接收放大电路、单稳态延时电路、光控电路和电源电路四个部分。这样，原本复杂的电路就变得简单明了，分析起来也更容易上手。

   第二步：掌握典型单元电路的结构及特点

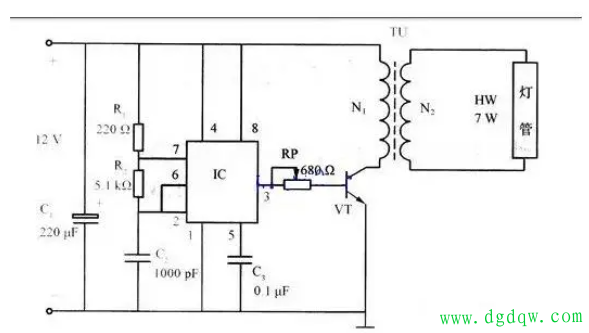

   放大电路、振荡电路、滤波电路……这些常见的典型单元电路，是构成复杂电路的基础。掌握它们的核心器件和结构特点，对于理解整个电路至关重要。比如，放大电路通常以三极管或集成运放为核心，有一个输入端和一个输出端；而振荡电路则没有对外的电路输入端，而是在输入端与输出端之间接有一个具有选频功能的正反馈网络。

   第三步：了解电源电路的特点

   电子电路通常以直流稳压电源作为能量来源。了解电源电路的变压、整流、滤波和稳压四个部分，以及它们如何将交流电转换成直流电，对于分析整个电路的工作原理至关重要。比如，在楼道灯电路中，交流220V电压经过降压、整流、滤波后，为整个电路提供稳定的工作电压。

   第四步：将电路归类，按类别研究

   电子电路种类繁多，但同类电路的功能往往相似。我们可以将电路按照报警电路、门铃电路、振荡电路等类别进行归类，然后从电路实现的功能入手进行分析。这样，即使面对不熟悉的电路，也能通过类比找到分析的突破口。

   第五步：由浅入深研究某个类别电路

   学习电路原理图，就像爬楼梯一样，需要一步步来。我们可以先从简单的电路开始研究，比如先掌握简单门铃电路的原理，再逐步深入到变调门铃电路、双音调门铃电路等更复杂的电路。同样地，对于楼道灯电路，我们可以先从光控开关电路开始研究，再逐步深入到光控延时开关电路和声光双控延时开关电路。

   电路分析方法盘点

   除了上述识图技巧外，还有一些常用的电路分析方法值得我们掌握。比如直流等效电路分析法，它可以帮助我们分析电路中的直流通路和静态工作点；交流等效电路分析法，则专注于分析电路中的交流信号传送途径；时间常数分析法，适用于分析R、L、C和半导体二极管组成的电路性质；而频率特性分析法，则用于分析电路本身具有的频率是否与它所处理信号的频率相适应。

   总之，识读电子电路原理图并非难事。只要我们掌握了正确的识图技巧和分析方法，多看、多读、多分析、多理解各种电路图，积累适合自己的识图经验，就能快速、准确地读懂电路原理图。希望这些技巧能对你有所帮助，让你在电子电路的海洋中畅游无阻！
