电梯电气故障查找方法

   在电梯故障排查中，千万别急着动手操作，先全面了解故障现象是关键。我们可以通过“望、闻、问、听”这些方法，初步定位故障点。要是观察电梯机房设备没发现异味，就可以进行实际试梯来进一步查找故障。

   试梯时，先把电梯设为检修状态，关好层门和轿门，操作轿厢慢速运行。如果检修状态下电梯能正常运行，那就说明电梯主拖动控制系统、安全回路和机械系统基本没问题，故障很可能出在电气控制电路里。要是检修状态下电梯无法运行，再把安全回路短接，若此时轿厢能移动，故障点就在安全回路；要是依旧不能运行，故障点就在主拖动系统或机械系统。检修运行时，还得留意观察电磁制动器是否正常，制动器故障一般比较直观。

   除了用“望、闻、问、听”检查设备，排查电气故障还得对电路进行测量和试验。下面介绍几种常用的故障排查方法。

   一、电阻法

   当开关触点接触不良或线路断路时，用万用表电阻挡测量就行，但测量前一定要确保线路断电。测开关触点接触情况，把万用表表笔接在线路两端，用导线短接所测开关触点两端，若万用表电阻挡指示数变小或通路，说明此开关就是故障点。测量长导线是否断线，将导线一端接地，用万用表测另一端对地电阻，不通就说明导线有断路处。

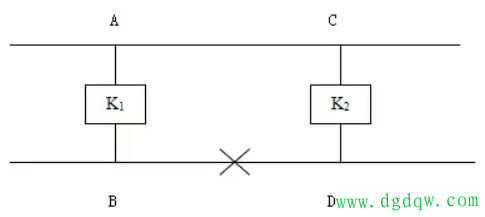

   测量时要注意选好合适的量程，不然会得出错误结论。比如测图中B、D两点是否断路，应选低阻档，若测量值为零表示导线连通；若有电阻且阻值为K1、K2接触器线圈的阻值，说明B、D点不通。若测量时选高阻挡，即便B、D两点间断路，但B、A、C、D形成回路，线圈阻值小，测量结果也接近零，容易误判。

   测量只允许通过极小电流的计算机控制电梯电路时，要用高阻值万用表，不能用一般万用表R×1档，因为这个档位测量低电阻值时，回路会有50mA - 100mA电流通过，容易烧坏电子元器件。

   比如有个照明灯不亮，检查发现灯泡、插头、灯头接线都没问题，电压也符合要求，电源电缆线外表也完好，初步判断故障在电缆内部芯线。用万用表电阻挡查找断开点的方法如下：先测电缆线电阻，将插头处两线短接，测灯头螺口与中心片的电阻，若不通说明芯线断；确定断线后，一支表笔搭插头短接处，另一支表笔依次搭接螺口与中心压片，不通的那条线就是断线；在断线的1/2处用针孔插进线芯中，测针与断线两端阻值，不通端就是故障段；在故障段1/2处再用针插进芯线中测针与针、针与另一端电阻，不通端就是故障段，依次测量直到确定故障点，这种方法叫“优选法”，能快速找到故障点。用电阻法查找安全回路和门连锁回路故障点也很方便。

   二、电压法

   测量电压法需在线路有电时进行，测直流电压用直流档，测交流电压用交流档，还要注意线路电压与万用表匹配。把万用表表笔接触在被测触点两端，若有指示说明触点没接通，若无指示说明触点已接通，但要排除被测触点从别处得电的可能。测量计算机直流电压要用200KΩ以上的万用表或数字式电压表，不能用输入阻抗低的指针式电压表。

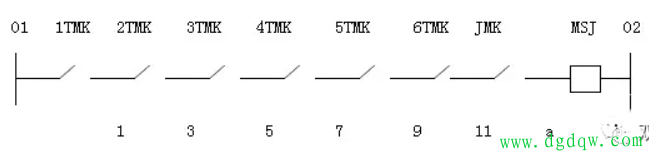

   比如用电压挡测量法找故障，先测MSJ线圈a、b两点之间电压，若有电压，故障在a、b两点之间的线圈上；若无电压，故障在井道各厅轿门的连锁开关上。再到井道内轿顶上测a与11间电压，若有电压，故障在a与11之间的轿门开关上；若无电压，故障在下面层站的厅门连锁开关上。依次测量各厅门开关两触点之间的电压，直到找到有电压的触点，此触点就是故障触点。处理高层楼房电梯故障时，也可用“优选法”在中间层楼的轿厢顶分段测量电压，节省查找时间。

   三、短路法

   用短导线逐段短路电气线路中各开关节点或线路来查找故障，和电压法类似，但千万不能短接不同两相（极）的电压。比如用短路法查找故障，先短路01与a之间的线路，若线圈吸合，故障在厅、轿门上；若不吸合，故障在线圈上。再到轿顶短接01与11之间线路，若线圈吸合，故障不在轿门而在厅门上；若不吸合，故障在轿厢门的验证开关上。依次短接各厅门开关就能检测出故障点。用短路法要注意：必须在轿厢内无人、厅轿门都关闭且非投入运行时进行；测试过程中要防止轿门开启；大电流通过的主电路和计算机控制电梯不宜用此法。

   四、其他方法

   当控制电路未操作电器件却误动作时，可能是电路短路，要立即停止使用，用断路法断开怀疑故障电路，若故障现象消失，就对该电路进行检查。替代法常用于电路板或插件故障，用好的电器件替代被怀疑的，但要注意排除外围电路故障。此外，还有讯响法、试灯法、验电笔法、程序检查法等，程序检查法在调试、大修等大规模系统故障排除时，按要求短接接点及触头，创造工作条件，用短导线短路法加信号观察各部位接线和输出信号顺序是否正确。
