电抗器在变频器中何时该用？用了有啥好处？

   在工业自动化领域，变频器就像是一个灵活的“动力调节大师”，能精准控制电机的转速和转矩，满足不同生产场景的需求。然而，变频器在实际工作中，常常会面临各种挑战，比如电压突变、谐波干扰等，这些问题不仅会影响变频器自身的性能，还可能对周围的用电设备造成损害。这时候，电抗器就成为了变频器的“最佳搭档”，发挥着至关重要的作用。

   一、电抗器的分类及作用

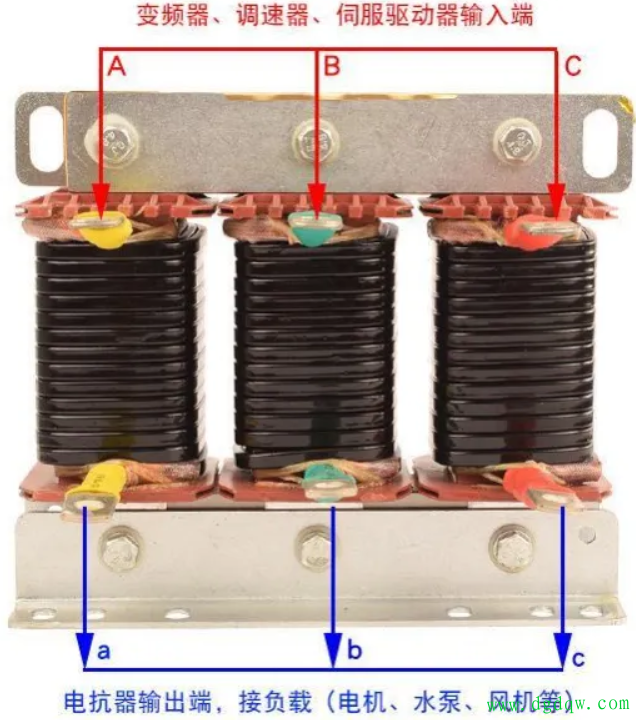

   电抗器主要分为进线电抗器和直流电抗器。进线电抗器一般安装在变频器与电网电源之间，它就像一个“防护卫士”，主要用来抑制电网电压的突变和电流冲击。当电源容量很大，或者电压不平衡率超过3%时，进线电抗器能有效防止电压引起的电流冲击，保护变频器不受损害，同时还能改善功率因数。另外，在变频器与晶闸管设备或无功补偿设备共用一个变压器的情况下，进线电抗器也能降低电压谐波对变频器的影响。

   直流电抗器则用于变频系统的直流整流环节与逆变环节之间。它的存在能让变频器的运行更加稳定，就像给变频器的运行加了一层“稳定剂”。

   二、何时需要加装电抗器

   1、长距离连接

  当变频器和电机之间的距离超过30米时，由于线路存在分布电容，会产生一些不良影响，同时通用变频器输出的谐波分量也会增加。这时候，增加电抗器就能补偿分布电容的影响，抑制谐波分量，保证系统的稳定运行。

   2、谐波干扰

   变频器逆变侧产生的谐波干扰是个让人头疼的问题。它可能会导致监控、通信设备等周围用电设备无法正常工作，还可能引起电机振动、过热等问题，严重时甚至会损坏电机。所以，在这种情况下，增加电抗器来对抗谐波是非常必要的。

   3、电源容量大或电压不平衡

   当电源容量很大，或者电源电压不平衡率超过3%时，电压的变化可能会引起电流冲击，对变频器造成损害。加装电抗器可以防止这种情况的发生，保护变频器的同时改善功率因数。

   4、与晶闸管设备共用电源

   如果变频器与晶闸管设备或无功补偿设备共用一个变压器，电压谐波会对变频器产生不利影响。此时，增加进线电抗器能有效降低这种影响。

   三、加装电抗器的优势

   1、延长使用寿命

   电抗器能够抑制浪涌电压和浪涌电流，就像给变频器内部的电子元件穿上了一层“保护衣”，避免它们受到损害。而且，电抗器还能滤除谐波和波形畸变，保证变频器的稳定运行，从而延长其使用寿命。

   2、改善功率因数

   输入电抗器可以有效改善变频器的功率因数，提高供电质量。同时，它还能抑制谐波电流，保证电网的稳定运行。

   3、延长有效传输距离

   输出电抗器可以延长变频器的有效传输距离，即使使用长电缆，也能保证系统的稳定性。

   4、降低电机噪音

   输出电抗器能够有效降低电机噪音，同时还能降低涡流损耗，提高工作效率，让电机运行更加安静、高效。

   5、保护内部功率开关器件

   电抗器可以有效抑制变频器IGBT模块开关时产生的瞬间高压，防止高压对功率开关器件造成损伤，为变频器的稳定运行提供保障。

   总之，电抗器在变频器的工作中起着不可或缺的作用。了解何时加装电抗器以及加装后的优势，能帮助我们更好地使用变频器，提高工业生产的效率和稳定性。
