电源滤波电路设计与应用

   在电子设备中，整流电路输出的电压往往是单向脉动性的，这种电压含有大量的交流成分，不能直接为电子电路供电。因此，我们需要通过滤波电路来消除这些交流成分，将其转化为稳定的直流电。滤波电路的核心在于利用电容器、电感器等元件对交流电的特殊阻抗特性。本文将深入剖析各种滤波电路的工作原理，助你轻松掌握这一电工必备技能！

   一、滤波电路种类概览

   滤波电路种类繁多，但主要可以归纳为以下几种：

   1.电容滤波电路：最基本的滤波电路形式。

   2.π型RC滤波电路：结合电阻和电容，实现高效滤波。

   3.π型LC滤波电路：利用电感替代电阻，提升滤波效果。

   4.电子滤波器电路：通过晶体管等电子元件实现滤波。

   二、单向脉动性直流电压的特点与分解

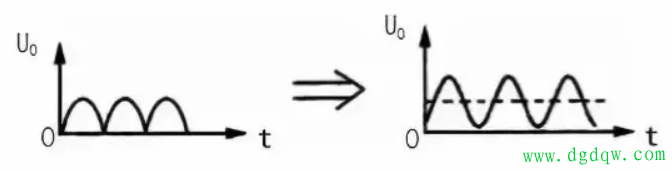

   单向脉动性直流电压，其方向始终一致，但电压幅度随时间波动。根据波形分解原理，这种电压可以分解为直流电压和一组频率不同的交流电压。直流部分是我们需要的稳定电压，而交流部分则是需要滤除的干扰。

   三、电容滤波原理详解

   电容滤波利用了电容器的“隔直通交”特性。在整流电路输出端并联一个大电容，直流电压无法通过电容流到地，而是加到负载上；而交流成分则因电容的容抗较小，大部分通过电容流到地，从而实现了滤波。电容容量越大，对交流成分的容抗越小，滤波效果越好。

   示例图示：

   (a) 整流电路输出电路，展示单向脉动性直流电UO。

   (b) 电容滤波电路，电容C1滤除交流成分，输出稳定直流电压+U。

   四、电感滤波原理剖析

   与电容滤波不同，电感滤波利用了电感器的“隔交通直”特性。在整流电路输出端串联一个大电感，直流电压直接加到负载上；而交流成分则因电感的感抗较大，受到阻碍，无法加到负载上。电感量越大，对交流成分的感抗越大，滤波效果越好，但直流电阻也会相应增大。

示例图示：电感滤波原理图，展示电感L1如何滤除交流成分，输出稳定直流电压+U。

   五、π型RC滤波电路识图指南

   π型RC滤波电路由电容和电阻构成，形似希腊字母π。它通过多级滤波，进一步提高滤波效果。

   1.滤波原理：整流电路输出的电压先经C1滤波，再经R1和C2构成的滤波电路进一步滤波。C2的容抗与R1构成分压电路，对交流成分分压衰减，对直流电压无影响。

   2.优化技巧：加大C2容量或R1阻值可提高滤波效果，但需注意R1阻值不能过大，以免产生过大直流压降。

   3.输出电压：该电路有三个直流电压输出端，Uo1、Uo2和Uo3，滤波效果依次增强，电压依次降低。

   4.示例图示：π型RC滤波电路图，展示各级滤波元件及输出电压。

   六、π型LC滤波电路识图要点

   π型LC滤波电路与π型RC滤波电路类似，但将滤波电阻替换为滤波电感。由于电感对交流电感抗大，对直流电电阻小，因此既能提高滤波效果，又不会降低直流输出电压。

   示例图示：π型LC滤波电路图，展示电感L1和电容C2如何协同工作，输出稳定直流电压。

   七、电子滤波器识图与调试

   电子滤波器利用晶体管等电子元件实现滤波，具有滤波性能好、调节方便等优点。

   1.工作原理：晶体管VT1、电阻R1和电容C1组成电子滤波器电路，相当于一个大容量电容器。R1和C1构成RC滤波电路，滤除基极电压中的交流成分；VT1发射极电压跟随基极电压，输出稳定直流电压。

   2.调试技巧：改变R1阻值可调节VT1基极电流，从而调整发射极输出直流电压大小。

   3.示例图示：电子滤波器电路图及等效电路图，展示滤波原理及调试方法。

   八、稳定电压的终极解决方案

   在电子滤波器基础上加入稳压二极管VD1，可构成电子稳压滤波器。VD1的稳压特性使VT1基极电压稳定，从而输出稳定的直流电压。

   示例图示：电子稳压滤波器电路图，展示VD1如何稳定输出电压。

   电源滤波电路识图小结

   1.电容滤波：利用电容“隔直通交”特性，容量越大滤波效果越好。

   2.电感滤波：利用电感“隔交通直”特性，电感量越大滤波效果越好，但需注意直流电阻。

   3.π型滤波：多级滤波提高效果，RC型需注意电阻压降，LC型滤波效果好且电压降小。

   4.电子滤波：利用晶体管等电子元件实现高效滤波，可调节输出电压。

   5.稳压滤波：加入稳压二极管，实现稳定电压输出。

   掌握这些滤波电路原理，你将能够轻松应对各种电子设备中的电源滤波问题，成为真正的电工高手！
