PLC梯形图中急停按钮的正确用法及原理详解

   在自动化控制系统中，PLC（可编程逻辑控制器）的应用日益广泛。对于初涉此领域的技术人员来说，一个常见的疑问便是：为什么在PLC梯形图程序里，急停开关要使用常开触点呢？今天，我们就来深入探讨这个问题，揭开其背后的设计原理和安全考量。

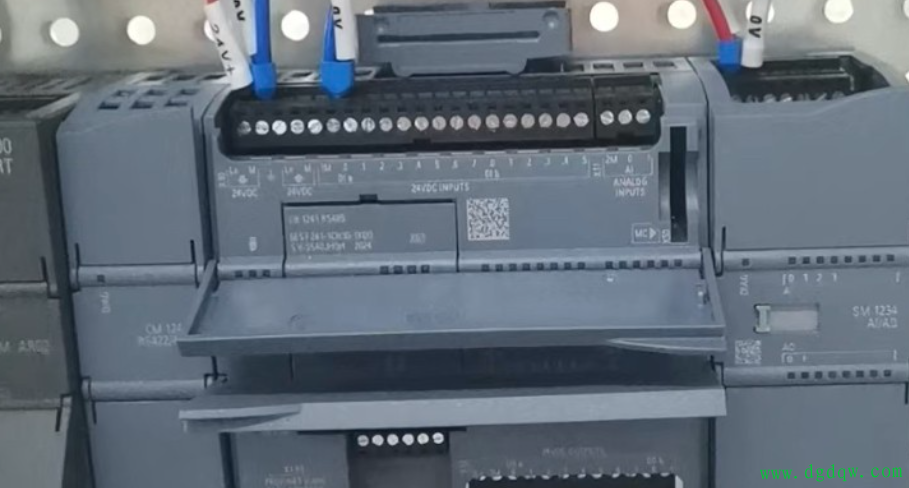

   一、常闭触点的外部接线

   在实际的电气柜布局中，我们通常会看到急停按钮采用的是常闭触点接入PLC的输入端口。这种设计的精妙之处在于，它利用了电路的自然状态来确保系统的安全稳定运行。正常情况下，未按下急停按钮时，该回路处于闭合状态，PLC能够持续接收到这个“安全”的信号。一旦发生紧急情况，操作人员按下急停按钮，常闭触点断开，PLC立即捕捉到这一变化，触发相应的保护机制。更重要的是，如果线路出现故障（如断线或接触不良），由于常闭触点的天然特性，PLC同样会检测到信号丢失，从而自动进入安全模式。这无疑为系统增加了一道可靠的防线。

   二、程序内部的镜像映射

   而在PLC的程序层面，设计师们巧妙地选择了常开触点作为急停逻辑的象征。这样做的目的并非随意为之，而是为了与外部硬件形成完美的呼应关系。当外部急停按钮未被按下且线路完好无损时，硬件上的常闭触点保持导通，对应到程序中的常开触点也随之闭合，允许设备正常运行。反之，当急停动作发生或者线路出现问题导致硬件触点断开时，程序中的常开触点也会相应打开，切断控制回路，使设备停止运转。这种设计不仅符合人类直观的思维习惯——即“按下按钮→停止设备”，而且通过软硬件的协同工作，实现了对系统状态的双重确认，大大提高了控制的可靠性和准确性。

   三、避免误操作

   采用硬件常闭+程序常开的组合方式，还体现了一种独特的“反向”控制思想。与其他启动按钮通常直接使用常开触点不同，急停功能通过这种方式实现了一种特殊的互锁机制。这意味着即使有人误触了其他控制按钮，只要急停未被激活，系统就不会执行危险的动作。反之，一旦急停被触发，无论此时有多少个启动请求正在等待处理，都会被无条件地中断。这种设计极大地降低了因人为错误而导致事故的风险，同时也简化了故障诊断的过程。因为任何时候只要观察到程序中的急停标志位被置位，就可以立刻判断出要么是有人按下了急停按钮，要么是线路出现了问题，从而迅速定位并解决问题。

   四、安全性优于一切

   设想一下，如果我们反其道而行之，在程序中直接使用常闭逻辑来处理急停信号会发生什么情况？很可能导致的一个严重后果就是，当线路发生断路等故障时，PLC可能无法及时察觉，进而继续维持设备的运行状态。这显然是极其危险的。而采用当前的设计方案，则可以确保在任何异常情况下，无论是人为干预还是硬件故障，都能第一时间触发急停机制，最大限度地保护人员和设备的安全。这正是工业自动化领域始终奉行的“故障安全”原则的具体体现。

   五、行业标准的形成

   事实上，将急停、热继电器等保护性元件在PLC程序中设置为常开软触点已经成为了一种行业标准做法。这种做法不仅提高了不同项目之间的一致性和可维护性，也使得工程师们在阅读他人编写的程序时能够快速理解其意图，减少了沟通成本。同时，它还促进了工具链的发展，许多现代PLC开发环境都内置了对这些标准模式的支持，进一步提升了开发效率和质量。

   综上所述，PLC梯形图中急停开关采用常开触点的设计并非偶然，而是基于对安全性、可靠性和易用性的综合考量。通过硬件常闭与程序常开的有机结合，我们不仅实现了对系统的实时监控和快速响应，还遵循了故障安全的基本原则，确保了自动化控制系统在各种复杂环境下的稳定运行。
