PLC控制系统设计实用经验和心得分享

   在现代化工业生产的庞大舞台上，各类自动控制装置如同精密的齿轮相互咬合运转，而可编程控制器（PLC）无疑是其中的核心角色。从电机的有序起停到电磁阀的精准开闭，从产品的精确计数到温度、压力、流量的细腻调控，PLC以其强大的功能成为解决工业现场自动控制问题的得力助手。作为一名在电气领域摸爬滚打多年的电工，我在参与众多项目的过程中积累了一些关于PLC控制系统设计的实用经验和心得，现在就毫无保留地与大家分享。

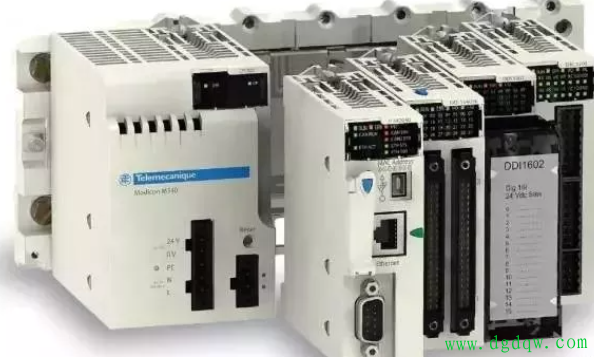

   一、精心挑选PLC及编程器

   1.系统架构抉择

   面对市场上琳琅满目的PLC产品，第一步要明确系统的控制模式是单机运行还是构建网络。这直接关系到输入输出（I/O）点数的计算。在实际确定数量后，建议预留10%的余量，就像给房子装修时多备几块砖一样，为后续可能的功能扩展或调整留有余地。毕竟，工业生产环境复杂多变，今天的设计明天可能就需要进行优化改进。

   2.负载特性考量

   不同的负载对PLC输出方式有着严格的要求。直流型、交流型，大电流、小电流，以及频繁动作与否等因素都需要考虑周全。例如，对于需要快速响应且电流较大的设备，晶体管输出可能是更好的选择；而对于一些对响应速度要求不高但需要隔离保护的场合，继电器输出则更为合适。选对了输出方式，才能确保整个系统的稳定可靠运行，否则就像让马拉松运动员去举重一样，格格不入且效率低下。

   3.性能指标权衡

   存储容量与指令执行速度是衡量PLC性能的关键指标。一般来说，性能越强的PLC价格越高，但并非盲目追求高端就是最佳方案。我们要根据具体的应用场景来平衡性价比。有时候，过度追求高性能反而会造成资源浪费，增加成本负担。就像买车一样，日常代步车没必要买成超级跑车，适合自己需求的才是最好的。

   4.“COM”点的巧妙运用

   不同品牌PLC产品的“COM”点配置各异。当负载种类繁多且电流较大时，优先选择每个“COM”点带1 - 2个输出点的产品，这样可以有效分散电流压力；反之，若负载种类较少但数量较多，则可选择每个“COM”点带4 - 8个输出点的产品，提高系统的集成度。合理利用“COM”点，能让电路布局更加合理高效。

   5.兼容性与品牌选择

   由于各厂家的开发软件存在差异，系统的兼容性成为选购时的重要考量因素。目前尚未发现完全兼容的产品，因此必须根据实际系统需求谨慎选择。同时，尽量选择大公司的产品，它们不仅产品质量有保障，而且技术支持完善，售后服务周到，这对于长期稳定的生产运营至关重要。毕竟，谁也不想在关键时刻因为设备故障而找不到及时有效的解决方案。

   6.编程器的多样选择

   PLC编程有三种主流方式：手持式编程器、图形编程器和基于个人计算机的软件包编程。手持式编程器便携易用，适合小型简单系统的现场调试，但效率较低；图形编程器直观形象，易于上手，不过价格较高；而PC + 软件包的组合则是效率最高的选择，尽管软件成本较高，但对于复杂大型项目来说是不二之选。在实际工作中，我们会根据项目的具体情况灵活选用合适的编程工具。

   二、严谨设计输入输出回路

   1.电源回路优化

   PLC通常支持较宽范围的交流电压供电（AC85 - 240V），部分还提供直流24V选项。为了抵御工业环境中的各种电磁干扰，加装电源净化元件是必不可少的措施，如电源滤波器、1:1隔离变压器等。这些元件就像忠诚的卫士，守护着电源的安全纯净，确保PLC稳定工作。

   2.内部DC24V电源管理

   大多数PLC自带DC24V电源，但其容量有限，一般仅几十至几百毫安。在使用该电源驱动外部设备时，务必注意不要超过其额定负载能力，同时要做好短路保护措施。一旦过载或短路发生，不仅会影响PLC自身的正常运行，还可能导致更严重的设备损坏。

   3.外部DC24V电源补充

   如果输入回路中有大量依赖DC24V工作的传感器（如接近开关、光电开关），且内置电源无法满足需求时，就需要引入外部独立供电。需要注意的是，外部电源的负极绝不能与PLC内部DC24V电源的负极及“COM”端相连，否则会引发不可预见的故障。

   4.输入灵敏度调整

   各厂家对PLC输入电压和电流都有明确规定。当输入元件产生的电流超过最大允许值或存在漏电流现象时，容易导致误动作，降低系统的灵敏度。此时，应采用弱电流输入策略，并采取有效的漏电流防护措施，优先选用供漏型输入的PLC型号，以确保信号采集的准确性。

   5.感性负载处理技巧

   在连接感性负载（如继电器线圈、接触器等）到PLC的输入输出端口时，必须在负载两端并联冲击抑制器或二极管，以吸收反向电动势产生的尖峰脉冲。二极管的阴极应连接到电压正极侧，这样能有效保护PLC内部的电子元件免受损坏。

   6.外部互锁与接地规范

   在使用PLC控制电机正反转等双向动作时，为防止因程序异常导致的安全事故和机械损坏，必须在外部设置可靠的互锁回路。此外，正确的接地也是保证系统稳定运行的关键。GR端子作为大地接地端子，应使用截面积不低于2mm²的专用接地线，采用第三种接地方式（接地电阻≤100Ω）。LG作为噪音滤波器中性端子，若遇到噪音干扰严重的情况，可将LG与GR短接，同样采用第三种接地方式，但接地线长度不宜超过20米。避免与其他设备的接地线共用或连接到建筑物金属结构上，以免引入额外的干扰信号。

   7.外部驱动电路拓展

   当PLC输出不足以直接驱动大功率负载时，需要在外部增加驱动电路，如固态继电器或晶闸管电路。同时，还应配备必要的保护电路和浪涌吸收电路，以提高系统的可靠性和使用寿命。另外，严格按照各公司的使用说明书进行输入输出布线，也是确保系统正常运行的重要环节。

   三、合理选用扩展模块

   对于小型控制系统（如80点以内），通常不需要额外添加扩展模块。但随着系统规模的扩大，当现有资源不足以满足控制要求时，就需要考虑扩展。需要注意的是，不同厂家的产品对系统总点数和扩展模块数量有一定的限制。在某些情况下，即使进行了扩展仍无法满足需求，此时可以考虑采用网络结构来实现更复杂的控制逻辑。此外，部分厂家的某些指令可能不支持扩展模块，因此在软件编程时要特别注意这一点。特别是当涉及到温度等模拟量模块时，务必查阅相关技术手册，遵循厂家的规定进行操作。

   四、科学规划PLC网络

   相较于单机控制，PLC网络设计的复杂度显著增加。首先，应选择自己熟悉的机型作为主站，对其基本指令和功能指令有深入的了解。同时，要充分考虑指令的执行速度和用户程序存储容量是否能够满足实时性要求，避免因资源不足导致系统崩溃。此外，通信接口类型、通信协议以及数据传输速度等因素也需要综合权衡。在实施过程中，最好向PLC制造商寻求专业的网络设计和软件支持，获取详细的技术资料。至于工作站的数量层次，则根据系统的实际规模来确定。

   五、规范编写软件程序

   在着手编写软件之前，一定要先仔细研读所选用PLC的产品说明书，做到心中有数。如果采用图形编程器或软件包进行编程，可以直接开始编写代码；若使用手持编程器，则建议先绘制梯形图再进行编程，这样可以减少错误发生率，提高编程效率。程序完成后，先进行空运转测试，确保各个动作按预期执行无误后，再将其下载到实际设备中进行调试。通过逐步验证的方式，可以有效降低风险，提高系统的成功率。

   总之，PLC控制系统的设计是一个系统性工程，每一个环节都需要精心设计、严格实施。只有将理论知识与实践经验相结合，才能打造出高效、稳定、可靠的自动化控制系统。希望我的这些经验能为广大电工同行们在实际操作中提供有益的参考和借鉴。
