星三角启动原理、应用与实操指南

   在工业生产领域，电动机作为动力源广泛存在，但其启动瞬间产生的巨大电流常常给电网带来严峻挑战。有一种智慧的解决方案——星三角启动法，它巧妙地平衡了启动电流控制与负载需求之间的关系，成为众多工程师的首选策略。本文将带您深入了解这一技术的精髓，揭示其背后的科学原理及实践要点。

   想象一下，当一台大功率电机骤然启动，如同洪水般涌动的电流冲击着整个供电系统，不仅可能导致电压骤降，影响其他设备的正常运行，还可能触发保护装置动作，造成不必要的停机损失。这时，星三角启动法就像一位精明的指挥官，有序调度资源，确保平稳过渡。该方法的核心在于利用电动机的不同接线方式来调节启动阶段的电气特性：初期采用星形（Y）连接，有效降低启动电流；待电机加速至一定转速后切换为三角形（Δ）运行，恢复全压驱动，兼顾效率与稳定性。

   为何选择星三角而非直接全压启动？答案藏在电磁学的基本原理之中。根据欧姆定律，启动电流与施加于电机绕组上的电压成正比。在星形配置下，每相绕组仅承受线电压的一半左右（例如，从380V降至约220V），从而将启动电流削减至原来的三分之一左右。当然，这种“温柔”的处理也意味着牺牲了一部分初始扭矩，但这恰恰适合那些对启动力矩要求不高、更关注电流限制的场景。

   并非所有电机都适合采用此方案。只有满足特定条件的鼠笼型异步电动机才能享用这份福利——它们必须设计为380V/Δ接线，且负载特性允许较低的启动转矩。比如风机这类轻载启动、重载运行的设备，就是典型的应用场景。实践中发现，大约从11KW开始，某些应用如风机因启动电流过高（可达额定电流的7-9倍），即便关闭风门也无法正常使用标准配置的热继电器保护，此时降压启动成为了必要选择。相反，对于启动负荷较小的电机，即便功率达到30KW左右，也可能通过适当增大断路器容量直接启动，无需复杂转换。

   具体到电气连接上，一台支持星三角启动的电机拥有六个外接端子，标记为A-X、B-Y、C-Z。启动初期，X、Y、Z短接形成星点，接入三相交流电，实现低压软启动；随后，经过预设的时间延迟（通常几十秒到一分钟），通过双投开关迅速切换至三角形连接，使每相绕组直接承受全电压，电机转入高效稳定的运行状态。这一过程要求严格的联锁机制，以防误操作引发事故。

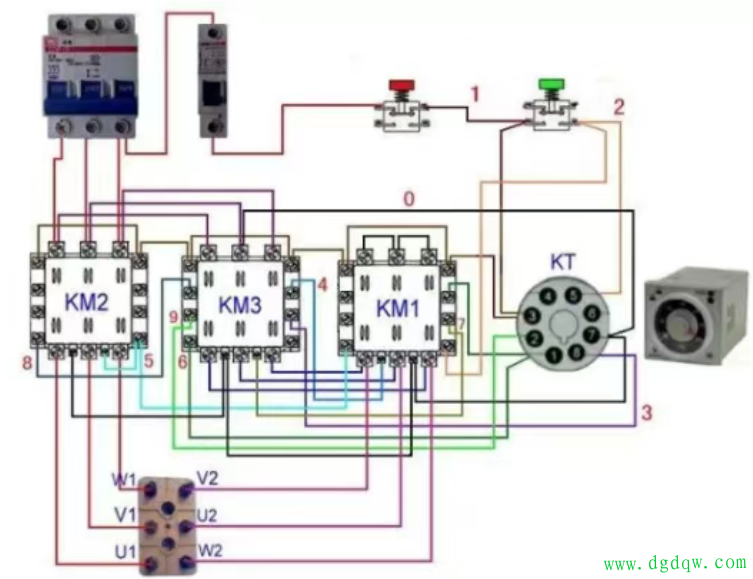

   电路设计方面，涉及多个关键元件协同工作：空气开关QS保障主回路安全；保险丝Fu1、Fu2分别为主控和控制回路提供过流保护；启动按钮ST触发整个过程；时间继电器KT负责计时并指令接触器动作；星形接触器KMy与三角形接触器KM△依次介入，确保平滑过渡；而主接触器KM则贯穿始终，维持供电连续性。整个流程精密有序，每一步都有明确的电气信号引导，确保转换过程既快速又安全。

   而言，星三角启动法是一种高效的电机启动策略，尤其适用于需要限制启动电流而又能接受较低启动扭矩的应用场合。它通过巧妙改变电机绕组的连接方式，实现了对电网冲击的有效抑制，同时保证了设备长期运行的稳定性和经济性。然而，是否采用该方法还需综合考虑电机类型、负载特性以及电网条件等多方面因素，做到因地制宜，方能发挥最佳效果。

   掌握星三角启动的艺术，不仅是对电气知识的一次实践检验，更是对高效能、低损耗生产理念的追求。在日益重视节能减排的今天，这项技术无疑为我们提供了一把开启绿色制造大门的钥匙。
