告别“灯泡电工”，学会使用中间继电器，超实用干货！

   在电工领域，你是否还被冠以“灯泡电工”的称号？别担心，学会使用中间继电器，你将摆脱这个略显尴尬的称呼，成为真正的电工高手。这篇文章实用性超强，喜欢的话赶紧收藏起来，随时学习！

   一、继电器：小电流控制大电流的神奇开关

   继电器，简单来说，是一种通过小电流控制大电流的电磁开关。它的工作原理基于电磁感应，主要由线圈、触点和弹簧等部分构成。当电压施加在线圈上时，会产生磁场，这个磁场就像一只无形的手，吸引铁芯，进而带动触点动作。其中，常开触点在通电时闭合，常闭触点在通电时断开，正是通过这些触点的开合，实现了电路的通断，为我们的工作和生活带来了极大的便利。

   二、中间继电器：配电柜里的“重要角色”

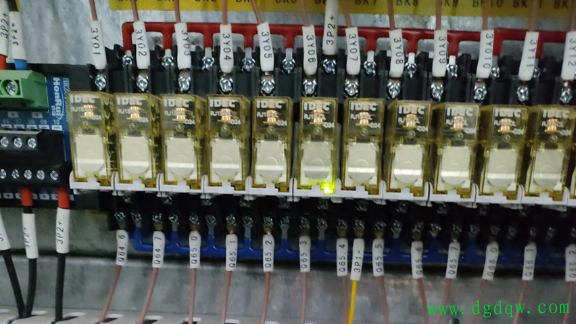

   中间继电器在我们的工作中经常出现，尤其是在配电柜里，它扮演着至关重要的角色。中间继电器的线圈电压有多种规格，常见的有交流380V、220V以及直流24V。据我在工厂多年的工作经验，直流24V的中间继电器使用频率相对较高。

   中间继电器由底座和线圈两部分组成，我们日常工作中用到最多的是8脚和14脚的。简单来说，8脚的中间继电器有两组常开触点和两组常闭触点，而14脚的中间继电器则有四组常开触点和四组常闭触点，线圈上面还配有清晰的接线图，方便我们理解和操作。

   三、直流24V 8脚中间继电器接线方法详解

   接下来，让我们一起深入学习一下平常使用最多的直流24V 8脚的中间继电器接线方法。

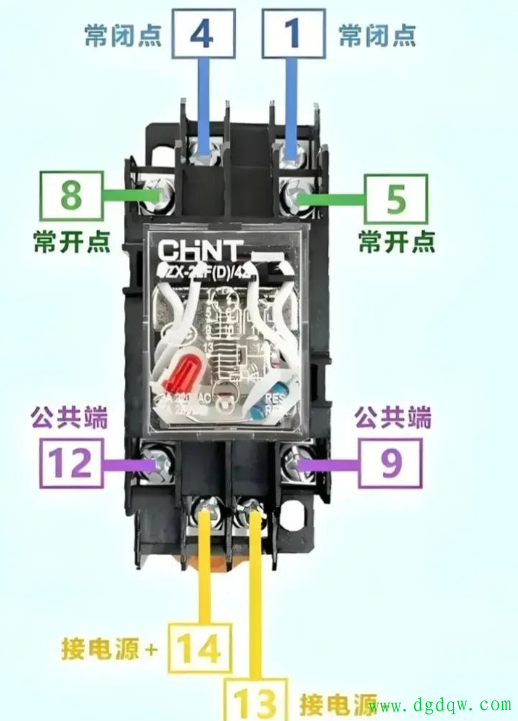

   首先，继电器底座13脚和14脚是线圈电源，14脚接直流电源正极，13脚接直流电源负极。这里可能有人会问，如果电源线接反了会怎么样呢？其实，这种情况下线圈依然能够吸合，继电器也可以正常使用，只不过电源线接反时指示灯不会亮。所以，为了方便我们日后的维修，还是建议大家按照正确的方式接线。

   中间继电器线圈上有接线图，大家一定要竖着看。其中，1 - 5 - 9是一组，4 - 8 - 12是一组。9是公共点，5 - 9是一对常开触点，1 - 9是一对常闭触点；另一组12是公共点，8 - 12是一对常开触点，4 - 12是一对常闭触点。

   因此，在接线的时候，大家一定要看清楚继电器底座上面的数字接线，避免接错影响使用。如果我们在使用中间继电器时，只需要控制1 - 2个负载，那么选用8脚的中间继电器就足够了。

   学会使用中间继电器，对于我们电工来说是一项非常实用的技能。它不仅能帮助我们更好地完成工作任务，还能提升我们的专业水平，让我们告别“灯泡电工”的称号。希望大家通过这篇文章的学习，能够熟练掌握中间继电器的使用方法，在实际工作中灵活运用。
