PLC编程一定要知道的IO映射方法

   在PLC工程实践的广阔天地里，项目常常如同复杂的迷宫，其中大量的输入输出点就像迷宫中的一个个关卡。你是否曾为PLC某个物理点位突发故障而头疼不已？当这种情况发生时，如果程序直接绑定实际的I/O地址，那等待你的将是修改程序中所有相关输入点和输出点的艰巨任务，这无疑是一场令人望而生畏的“战斗”。不过，别担心！今天我们要介绍的IO地址映射技术，就像是一把神奇的钥匙，能够轻松解开这个难题，大幅减轻程序维护的沉重负担。

   IO映射技术的魅力可不仅仅于此，它还是促进程序模块化和标准化的得力助手。想象一下，当你建立了标准化的程序框架后，面对那些功能相同但IO配置各异的设备时，只需像调整魔法配方一样，稍微调整一下IO地址映射关系，就能让程序完美适配，无需再进行繁琐的二次开发，是不是感觉工作效率瞬间提升了好几个档次？

   那么，这一神奇的技术究竟是如何实现的呢？其实核心思想很简单，就是在PLC实际硬件的输入输出端子与PLC内部存储器地址（例如M寄存器）之间搭建一座桥梁，建立起映射关系。接下来，让我们深入剖析实现IO地址映射的具体方案。

   1、PLC输入端程序的映射

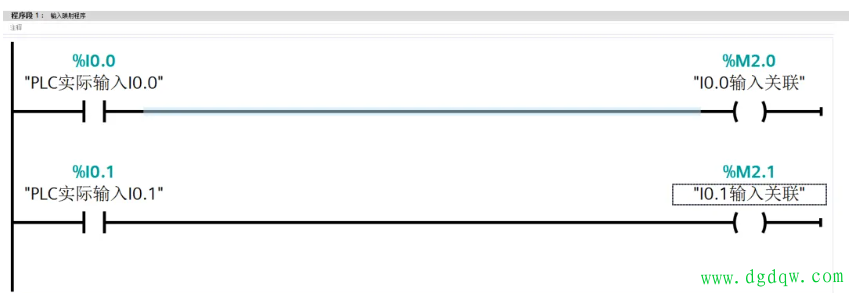

   这里有一个巧妙的方法，以I0.0和I0.1为例，将它们的触点后接线圈，然后在程序中让M2.0充当PLC的I0.0映射，M2.1则作为I0.1的映射，彻底摆脱直接使用I0.0和I0.1的传统模式。

   2、PLC输出端程序的映射

  同样，对于Q0.0和Q0.1，把触点前接线圈，在程序里让M2.2成为PLC的Q0.0映射，M2.3作为Q0.1的映射，也不再直接依赖Q0.0和Q0.1。

   这样的编程方式带来了诸多显著的好处：

   1.便捷修改程序：一旦PLC的外部I/O点位出现故障，无需惊慌失措地进行大规模程序修改。只需轻松调整对应的映射程序，就能迅速修改替换点位，就像给程序做个小“手术”，快速且精准。

   2.抗干扰滤波优势：这种映射程序的输入输出点还能成为抗干扰滤波程序的“舞台”。比如在中间继电器M后面接入时间继电器，为PLC穿上一层“防护服”，有效防止干扰导致PLC误动作，让PLC在复杂的电磁环境中也能稳定运行。

   IO地址映射技术无疑是PLC工程领域的一大利器。它不仅解决了因物理点位故障带来的程序修改难题，还为程序的模块化和标准化提供了有力支持，同时具备抗干扰的优势。在实际工程中，合理运用这一技术，能够显著提高PLC程序的灵活性、可维护性和稳定性，让我们在PLC编程的道路上更加从容自信。
