电流互感器二次开路的危害、现象与应急处理全攻略

   在变电站这个电力枢纽的复杂世界里，电流互感器宛如一位默默坚守的“电流翻译官”，虽运维工作量看似不大，却肩负着监控、计量和保护的关键使命，一旦失职，后果不堪设想。今天，就让我们深入剖析电流互感器的基础知识，以及当它遭遇二次开路故障时的应急处理之道。

   一、电流互感器：变电站的“电流转换大师”

   电流互感器，顾名思义，是将一次设备中奔腾的大电流，按特定比例巧妙变换为适合测量、计量、保护装置使用的小巧电流。其一次绕组匝数寥寥（仅一匝或二匝），工作时串联在被测线路之中，如同水流必经的“狭窄通道”；而二次绕组则匝数众多，与测量仪表和继电器等电流线圈串联，由于这些线圈阻抗微乎其微，正常运行时，电流互感器二次侧仿若处于短路状态，电流得以平稳流转，为变电站的精准运行提供关键数据支持。

   二、二次开路：隐藏在暗处的“定时炸弹”

   正常运转时，电流互感器二次侧的短路状态维系着电流系统的稳定平衡。然而，一旦因接线虚接、断线或误操作等缘由造成二次开路，一场危机便悄然降临。

   此时，二次电流归零，其磁势消失，无法抗衡一次电流产生的磁势，一次电流瞬间全部用于激磁，致使铁芯深陷饱和困境。磁饱和不仅让铁损急剧增大，电流互感器仿若被点燃的火炉，发热严重，线圈绝缘也在高温下岌岌可危，随时可能被烧坏。同时，铁芯上残留的剩磁会不断干扰，增大互感器误差，影响测量精度。

   更为致命的是，磁饱和彻底改变了交变磁通的波形，正弦波扭曲成梯形波，磁通剧烈变化的刹那，二次线圈两端感应出高达几千伏的峰值电压，这如利刃般的高电压，无论是对现场工作人员的生命安全，还是对精密设备的稳定运行，都构成了致命威胁。正因如此，电流互感器二次侧开路，任何时候都是变电站运行的绝对禁区。

   三、故障现身：二次开路的“蛛丝马迹”

   当电流互感器二次开路悄然发生，虽隐蔽却也并非无迹可寻，一系列现象接踵而至，为我们察觉故障埋下线索。

   1.仪表指示异常：回路中的仪表仿佛迷失方向，指示数值大幅降低甚至归零。测量表计的电流回路若开路，三相电流表指针各异，功率表读数锐减，计量表计停滞或转速迟缓。若表计指示时断时续，大概率是处于半开路状态，接触不良作祟。运维人员此刻需将相关表计相互对照，仔细分析。例如变压器原、副边负荷指示差异悬殊，电流表读数偏差过大（留意变化差异及电压等级不同），便可怀疑负荷较低一侧是否存在电流互感器二次开路故障。

   2.异响与振动：凑近电流互感器本体，仔细聆听，若有不均匀噪声、振动传出，尤其是在负荷较小时不明显，而开路时因磁通密度骤增、磁通波形畸变，硅钢片振动加剧，发出较大声响，这便是故障发出的“警报”。

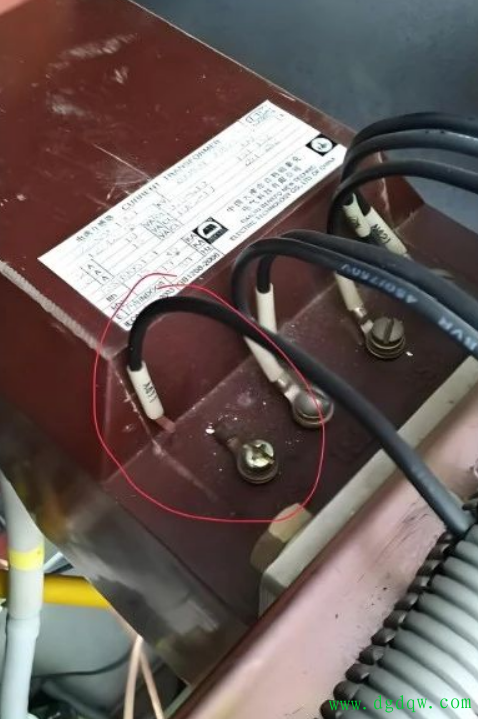

   3.放电打火现象：巡检过程中，留意电流互感器二次回路端子、元件线头等部位，若出现放电、打火迹象，很可能是二次开路所致。开路时二次产生的高电压，让这些连接点成为“电火花”的源头，严重时绝缘直接击穿，留下明显故障痕迹。

   4.保护装置失常：继电保护有时会误动作或拒动作，在误跳闸或越级跳闸事故后复盘，便可能发现是电流互感器二次开路在背后捣鬼。

   5.表计烧坏：仪表、电能表、继电器等若突然冒烟烧坏，这也是直观的故障信号，而且它们的损坏还可能引发连锁反应，导致电压互感器二次短路，此时需迅速从端子排上拆除交流电压端子，做好绝缘防护。

   不过，在日常运行时，若一次负荷较小，且二次无操作，二次开路概率相对较低，而且若不是测量用电流回路开路，故障往往隐匿较深，需要我们在实践中积累经验、敏锐洞察。

   四、应急处理：化解危机的“急救指南”

   发现电流互感器二次开路，莫慌！按以下步骤有序应对，将损失降至最低。

   首先，检查处理时，务必确保安全，站在绝缘垫上或穿上绝缘靴，戴好绝缘手套，手持绝缘良好的工具，同时尽量减小一次负荷电流，降低二次回路电压，为后续操作创造安全环境。

   紧接着，分清是哪一组电流回路故障、明确开路相别以及对保护的影响程度，迅速上报调度，解除可能误动的保护装置，防止故障范围扩大。若电流互感器已严重受损，果断转移负荷，停电进行深入处理。

   随后，争取在就近的试验端子上，依据图纸用良好短接线将电流互感器二次短路，再顺着线索排查开路点。若短接时火花四溅，说明短接有效，故障点就在短接点以下的回路中，可进一步聚焦排查；若无火花产生，则可能是短接失效，故障点位于短接点之前的回路，此时需逐点向前变换短接点，逐步缩小排查范围。
