仪表柜与配电柜门跨接接地线安全规范全解析，隐患不容忽视！

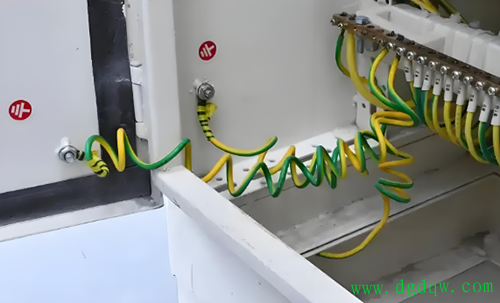

   在电力与电气设备的世界里，安全是永恒的主题。而仪表柜（箱）、配电柜（箱）作为电力系统的关键组成部分，其安全性更是关乎整个系统的稳定运行。然而，在日常的巡检工作中，一个看似不起眼却至关重要的细节问题却频繁浮现——部分配电柜（箱）与柜门未进行跨接或跨接线断裂、松动的情况屡见不鲜。这一现象犹如隐藏在暗处的“定时炸弹”，随时可能引发安全隐患，威胁着人员与设备的安全。

   电工电气学习网小编深知这一问题的严重性，特意为大家整理了部分关于仪表柜（箱）、配电柜（箱）门跨接接地线的相关规范，以便大家在工作中有据可依，确保电气系统的安全运行。

   GB50303 - 2015《建筑电气工程施工质量验收规范》

   该规定明确指出，柜、台、箱的金属框架及基础型钢应与保护导体可靠连接。这是构建安全电气环境的基础框架，如同为大厦筑牢根基。而对于装有电器的可开启门，其门和金属框架的接地端子间应选用截面积不小于4mm²的黄绿色绝缘铜芯软导线连接，并且要有清晰的标识。这一要求不仅确保了接地的有效性，还通过明确的标识方便了后续的维护与检查工作，让工作人员能够一目了然地识别接地线路，及时发现潜在的问题。

   GB19517 - 2023《国家电气设备安全技术规范》

   此规范强调，如果在盖板、门、遮板等部件上装有电压值超过特低电压限制的器件时，必须使用特别为此设计并验证的保护导体（PE）或类似电气连接等附加措施以保证接地连续性。这一规定充分考虑到了特殊情况下的安全需求，当设备存在较高电压风险时，通过额外的保护措施来确保接地的可靠性，防止因接地不良引发的电气事故，为设备和人员提供双重保障。

   GB50194 - 2014《建设工程施工现场供用电安全规范》

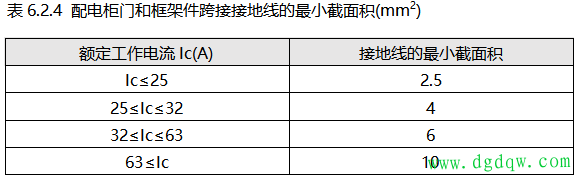

   根据该规范，配电柜的金属框架及基础型钢应可靠接地，这是保障配电柜整体安全性的基本要求。同时，门和框架的接地端子间应采用软铜线进行跨接，并且配电柜门和框架间跨接接地线的最小截面积应符合表6.2.4的规定。此外，配电箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等应通过保护导体（PE）汇流排可靠接地，金属箱门与金属箱体间的跨接接地线也应符合相关规定。这些细致入微的规定涵盖了配电柜和配电箱的各个关键部位，从框架到箱体，从安装板到箱门，全方位地保障了施工现场供用电的安全，确保每一个环节都严密无缝，杜绝安全隐患的滋生。

   JGJ46 - 2024《建筑与市政工程施工现场临时用电安全技术标准》

   该标准规定，配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等应通过PE端子板与保护接地导体（PE）做电气连接，金属箱门与金属箱体应通过采用黄绿相间软绝缘导线做电气连接。这一规定为施工现场临时用电提供了明确的安全指引，通过统一且规范的接地连接方式，确保在临时用电环境下，各类电气设备的金属部件都能得到有效的接地保护，避免了因临时用电的复杂性和不确定性带来的安全风险，让施工现场的临时用电也能有章可循，安全可靠。

   仪表柜（箱）、配电柜（箱）门跨接接地线绝非小事，而是关系到整个电气系统安全的重要环节。严格遵循相关规范，确保接地连接的连续性和可靠性，才能有效消除安全隐患，保障人员生命财产安全和电气设备的正常运行。无论是设计单位、施工单位还是日常维护管理部门，都应高度重视这一细节，将规范要求落到实处，让每一个电气设备都能在安全的“轨道”上稳定运行。
