互补型自激振荡电路原理、工作过程与设计要点

   在电子电路的奇妙世界中，互补型自激振荡电路宛如一颗璀璨的明珠，凭借其独特的工作原理和广泛的应用场景，吸引着众多电子爱好者和工程师深入探究。它究竟是如何实现持续振荡的？又有哪些关键设计要素需要我们掌握呢？让我们一同揭开它的神秘面纱。

   一、核心原理：正反馈循环的奥秘

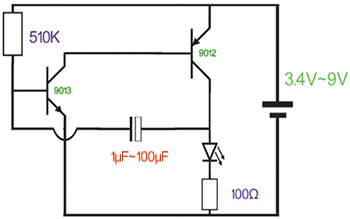

   互补型自激振荡电路的核心原理在于巧妙地利用互补晶体管对的交替导通/截止特性，结合电容的充放电过程，形成一个稳定的正反馈循环，从而达成持续振荡的效果。这种独特的设计使得电路能够在没有外部输入信号的情况下，自行产生周期性的信号输出，为各种电子设备提供稳定的时钟信号或脉冲信号源。

   二、工作过程：从初始导通到周期重复

   （一）初始导通阶段

   当电源接通的瞬间，两个晶体管（例如常见的 NPN 和 PNP 型）由于电容充电需要一定时间，均处于截止状态。此时，随着电容逐渐充电，当任一晶体管的基极电压达到其导通阈值（通常为 0.7V 左右）时，该晶体管开始导通。并且，通过正反馈的作用，会迅速促使另一个晶体管也导通，这一过程犹如星星之火，瞬间点燃了电路的振荡之旅。

   （二）饱和与状态翻转

   一旦晶体管导通，便会迅速进入饱和状态。在这一状态下，电容会被快速充电至接近电源电压，从而导致集电极电位发生突变。例如，原本为 5V 的集电极电位可能会骤降至接近 0V。而根据电容电压不能突变的特性，这种电位的变化会迫使互补晶体管的基极电位反向偏移，比如从 0.7V 降至负压，进而触发其截止过程。这一阶段的快速变化，如同电路中的一场“变奏”，为后续的振荡周期奠定了基础。

   （三）电容放电与周期重复

   当晶体管截止后，电容会通过大阻值电阻进行缓慢放电。随着电容的放电，当基极电位再次达到导通阈值时，原本截止的晶体管又会导通，电路由此进入下一个振荡周期。而这个放电时间常数，主要由 RC 参数决定，它就像是一个精准的“节拍器”，直接控制着振荡频率，确保电路能够按照稳定的节奏持续振荡下去。

   三、关键设计要素：打造高效稳定电路

   （一）互补晶体管对

   选择合适的互补晶体管对是至关重要的。NPN 与 PNP 管的互补特性能够确保它们交替导通，从而实现电路的振荡功能。例如，2SC1815 与 2SA1015 就是一对常用的配对晶体管，它们在性能上相互匹配，能够协同工作，为电路的稳定运行提供保障。

   （二）正反馈网络

   正反馈网络是实现电路自激振荡的关键所在。通常可以通过集 - 基极间电容或电阻来实现相位反转，从而满足振荡条件。这个网络如同电路的“催化剂”，能够将微小的信号变化放大，推动电路迅速进入振荡状态，并维持稳定的振荡过程。

   （三）谐振回路选择

   根据不同的应用需求，选择合适的谐振回路也是设计中的重要环节。在高频应用中，一般采用 LC 谐振回路，它能够有效地筛选出特定频率的信号，提高电路的频率稳定性和选择性。而在低频应用中，则更多地使用 RC 充放电网络，这种网络结构简单，成本较低，能够满足低频振荡的需求。

   四、应用实例：方波输出与调频技巧

   在实际应用场景中，互补型自激振荡电路有着广泛的用途。例如，在互补多谐振荡器中，两管交替饱和/截止会产生方波输出。这种方波信号具有陡峭的边沿和精确的占空比，非常适合作为数字电路的时钟信号。而且，通过调整 R 或 C 的值，我们可以精确地控制振荡频率，就像调节乐器的琴弦一样，轻松改变电路的“音调”，使其适应不同的工作需求。这种电路因此被广泛用于脉冲信号发生器和开关电源的时钟模块中，为各种电子设备的正常运行提供了可靠的时钟支持。

   五、总结

   综上所述，互补型自激振荡电路以其独特的工作原理、巧妙的设计要素和广泛的应用场景，在电子电路领域占据着重要的地位。通过深入了解其核心原理、工作过程以及关键设计要点，我们能够更好地掌握这种电路的设计和应用技巧，从而为各种电子设备的开发和创新提供有力的支持。无论是在通信、计算机还是自动化控制等领域，互补型自激振荡电路都将继续发挥其重要作用，为我们带来更加便捷和高效的电子技术体验。
