电容电阻串并联的区别

2025-4-28 11:10| 编辑:电工电气学习网| 查看: 507| 评论: 0

   今天咱来聊聊电阻和电容在串并联情况下的那些奇妙区别。这可是电路知识里的重头戏,搞清楚了,很多电路问题都能迎刃而解。

   一、电阻的串并联奥秘
   先来说说电阻。咱以两个9000欧的电阻为例。当这两个电阻并联的时候,你会发现,它的阻值会变小。这就好比是两条并行的道路,车辆(电流)可以同时从这两条路走,整体的阻碍(电阻)自然就变小了。而且啊,电阻越并联,阻值就会越小。具体到咱们这两个9000欧的电阻,并联以后它的阻值就只有原来的一半啦。那要是串联呢?这就好理解了,串联就像是把两条道路连起来,车辆只能依次通过,整体的阻碍就变大了。所以两个9000欧的电阻串联,它的阻值就会变成原来的两倍。

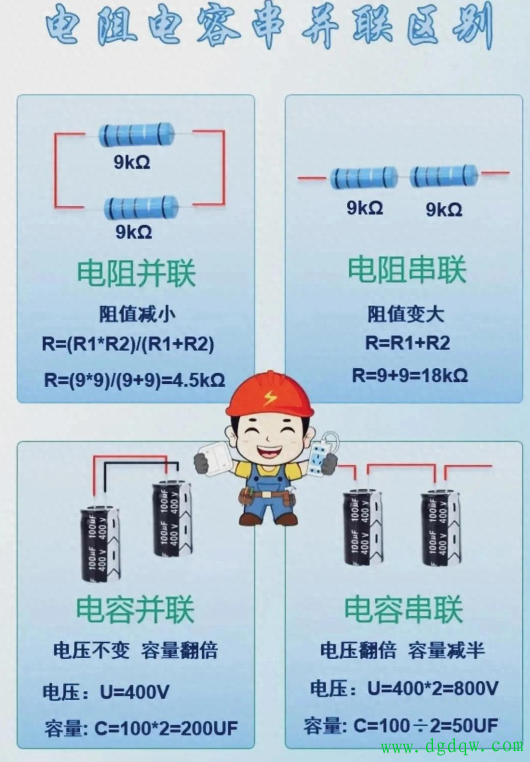

电容电阻串并联的区别

   二、电容的串并联相反特性
   电容的情况可就和电阻相反啦。咱再看看100微发的两个电容。当它们并联的时候,容量会翻倍,不过耐压不变。这就好像两个水桶(电容)并排放,装水的总量(容量)增加了,但每个水桶能承受的水压(耐压)还是原来那样。那要是串联呢?这时候容量会减小为原来的一半,但是它的耐压会变成原来的两倍。就像两个水桶叠起来,装水的总量少了,但是能承受的水压更高了。简单来说,就是电容并联后电压不变,容量翻倍;电容串联后电压翻倍,容量减半。

   这里要注意哦,如果电容的容量不一样,那串联电容器的等效电容量倒数等于各串联电容倒数之和。而电容器并联的时候,容量会变大,并联的电容个数越多,容量越大,它的耐压为并联电容中最小的耐压值。

   今天给大家讲的电阻和电容串并联的区别,大家都记住了吗?电阻并联阻值变小,串联阻值变大;电容则相反,并联容量翻倍耐压不变,串联容量减半耐压翻倍。这些知识在电路设计和应用中可重要了,大家可要好好理解哦!
