7.5千瓦电机选接触器和热继电器？别再被参数搞晕，3步搞定！

2025-4-26 14:11| 编辑:电工电气学习网| 查看: 753| 评论: 0

7.5千瓦的电机一开，电箱里接触器、热继电器怎么选？选小了怕跳闸，选大了浪费钱，分分钟烧设备！别慌，记住3个核心参数+1个场景判断，5分钟教会你精准选型！

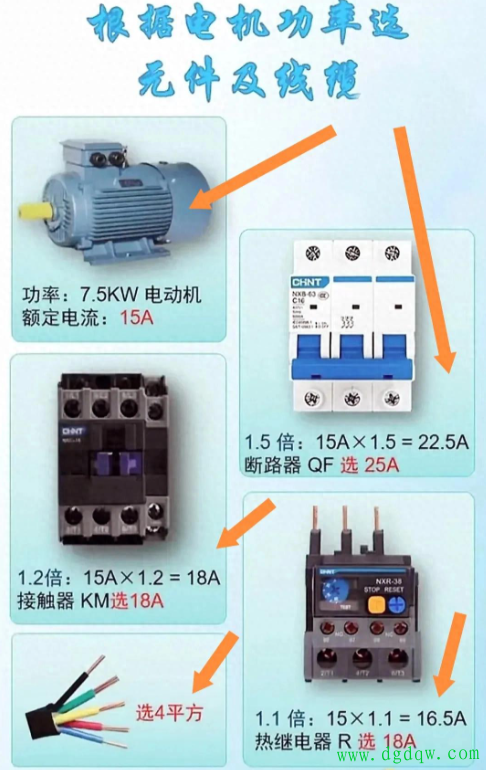

一、电机额定电流：一切选型的起点

关键公式：

额定电流 = 电机功率 × 2（经验值，适用于380V三相电机）

7.5kW电机 → 额定电流 = 7.5 × 2 = 15A

（实际可能因电压、功率因数略有波动，但15A是通用基准）

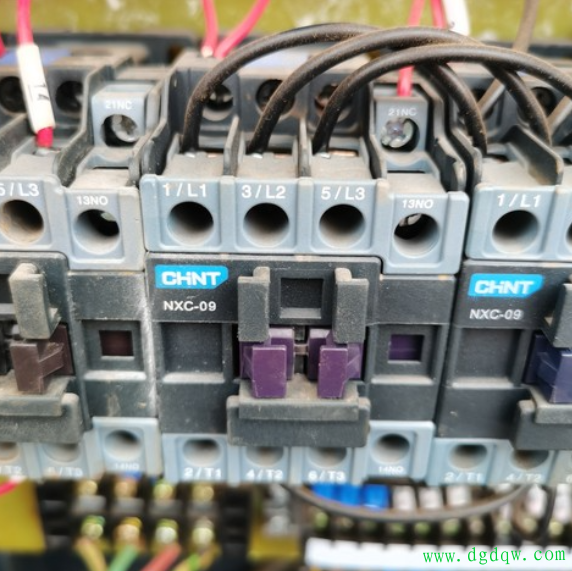

二、接触器选型：按场景“量体裁衣”

1. 基础选型：额定电流×1.2倍

公式：接触器额定电流 ≥ 电机额定电流 × 1.2

计算：15A × 1.2 = 18A → 选18A接触器（如CJX2-1801）。

2. 特殊场景加码：

频繁启停/重载设备（如升降机、破碎机）：

直接选大一型号，比如从18A跳到25A（CJX2-2501），避免触点过热烧毁。

3.控制电路电压匹配：

接触器线圈电压必须与控制电路一致（常见24V、380V），别让线圈烧了还不知道为什么！

4. 辅助触点：根据控制需求选数量

需要自锁、指示灯、联锁？辅助触点不够的话，后期改线路能哭瞎！

三、热继电器选型：过载保护的“保险丝”

1. 基础选型：额定电流×1.1~1.25倍

公式：热继电器整定电流 = 电机额定电流 × (1.1~1.25)

计算：15A × 1.2 = 18A → 选18A热继电器（如JR36-20）。

2. 整定电流微调：

实际调试时，根据电机负载特性调整刻度（比如风机类轻载调小，重载设备调大），但别超1.25倍，否则失去保护意义！

四、断路器（空开）选型：短路保护的最后一道防线

1.公式：断路器额定电流 = 电机额定电流 × 1.5倍

2.计算：15A × 1.5 = 22A → 选25A断路器（如DZ47-25）。

3.注意：空开只防短路，不负责过载保护，别用它替代热继电器！

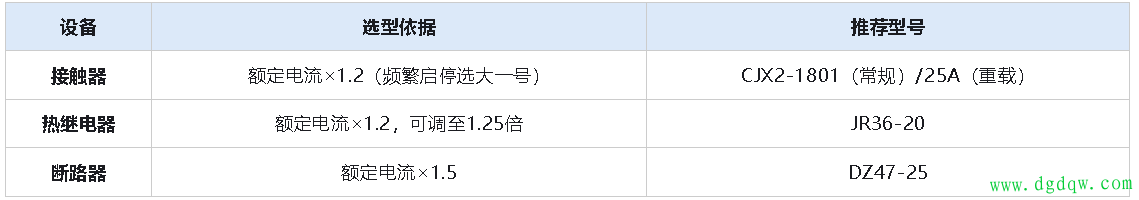

7.5千瓦电机选型清单

电机选型三步走，电流倍数记心头；接触器按场景凑，热继空开不能漏！
