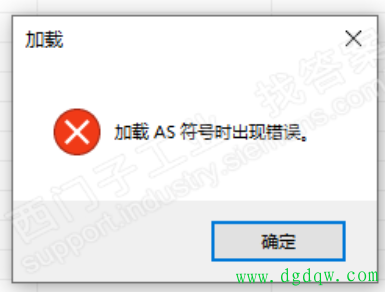

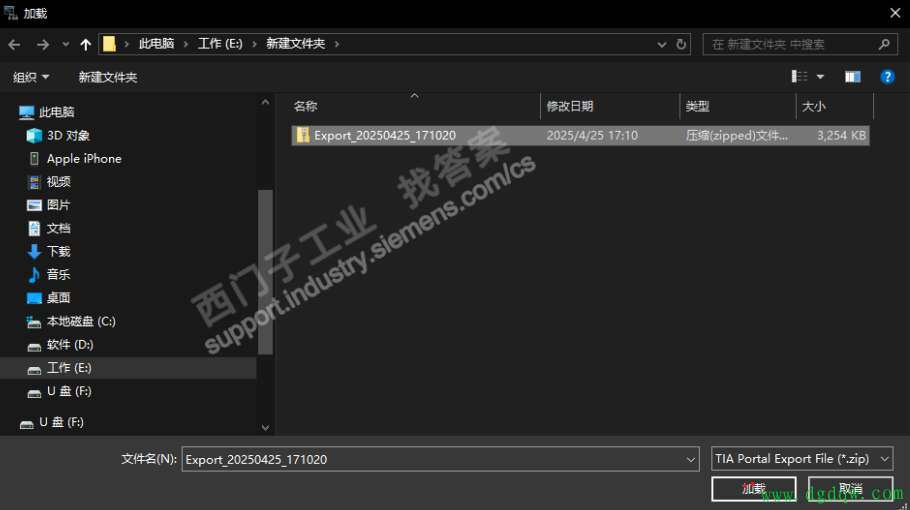

还在为博图导出的变量死活导不进WINCC头疼？明明按流程操作，却总报“结构不一致”“符号丢失”？问题根本不在操作步骤，而是藏在这些细节里！ 今天直接扒掉4个最容易被忽视的坑，让你的变量导入成功率从30%飙到99%！ 一、基础避坑：路径与工具的“隐形杀手” 1. 中文路径：让程序秒变“文盲” 血泪案例：导出的EXPORT文件放在“D:\项目资料\博图导出\变量备份”目录下，导入WINCC时直接报错“路径解析失败”。 真相：博图导出工具对中文路径敏感，路径中的中文字符会被识别为乱码，导致文件解析中断。 解决方案： 将导出路径改为纯英文（如 D:\Project\Export）； 如果必须用中文，先导出到英文路径，再手动移动文件（注意：移动后需重新校验文件完整性）。 2. 导出工具版本不匹配 常见误区：随便找个SIMATIC SCADA_Export工具导出，结果WINCC提示“文件格式不支持”。 真相：不同博图版本对应的导出工具不同（如V12用老工具，V18用新工具），混用会导致文件格式不兼容。 解决方案： 使用博图安装目录下的原装导出工具（如 SIMATIC SCADA_Export_V18）； 导出前务必在博图中完整编译并下载项目，否则变量表可能缺少最新数据。

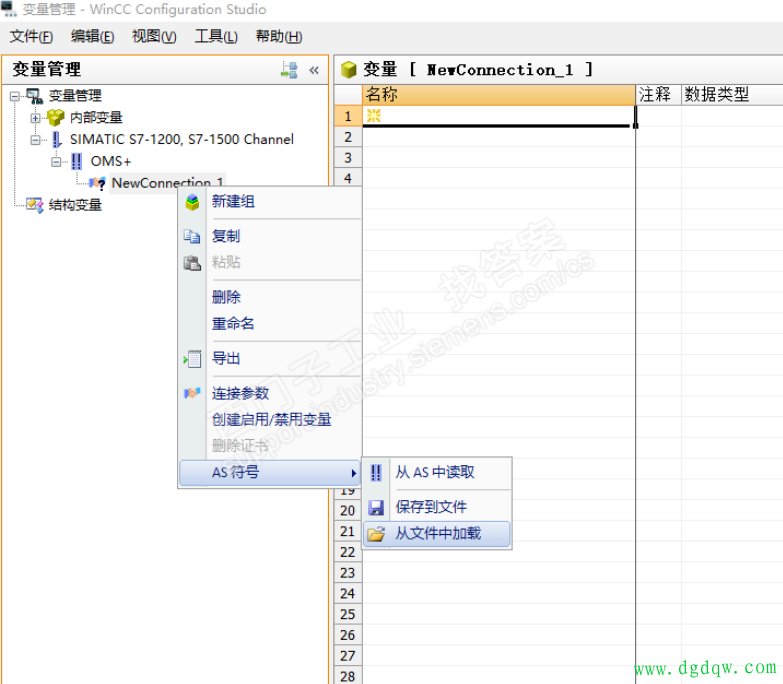

二、结构对齐：WINCC的“强迫症”要求 1. 层级结构必须100%一致 典型错误：博图变量表分类为“PLC_Variables→Digital_Input”，而WINCC中直接创建了“Digital_Input”目录，导入时报错“结构不匹配”。 真相：WINCC导入时会严格比对层级名称和顺序，少一层或多一层都会失败。 解决方案： 在WINCC的变量管理器中手动创建与博图完全一致的层级结构（如复制博图的目录名称）； 如果博图有分组（如“报警文本→电机故障”），WINCC也必须有相同分组，否则需先建空组再导入。 2. 符号信息：漏选等于白搭 操作漏洞：导出时忘记勾选“包含符号信息”，导致WINCC中变量名显示为乱码（如“@V123”而不是“电机温度”）。 解决方案： 导出时强制勾选“包含符号信息”，确保AS符号与WINCC标签关联； 导入前检查WINCC的标签名是否允许自动覆盖，避免因重命名规则冲突导致导入失败。
三、通信配置：驱动不匹配=全盘崩溃 1. 驱动选错：S7-1500≠S7-1200 翻车现场：用S7-1200的驱动连接S7-1500 PLC，WINCC提示“通信超时”，但PLC实际已联网。 真相：WINCC驱动需严格匹配PLC型号和固件版本，否则无法建立通信。 解决方案： 在WINCC的“通信设置”中选择与博图PLC完全一致的驱动（如S7-1500选“SIMATIC S7-1500”）； 检查PLC的IP地址、子网掩码是否与WINCC配置一致，建议用Ping命令测试连通性。
2. 接口参数：一个小数点毁掉一整天 细节陷阱：WINCC中通信端口填成“102”而不是“10.2”，导致变量刷新失败。 解决方案： 核对PLC的实际通信参数（如端口号、机架号、槽号），博图的硬件组态截图是最可靠依据； 若使用冗余连接，确保WINCC中配置了主备PLC的双地址。 四、错误诊断：日志里藏着救命答案 1. WINCC诊断缓冲区：精准定位错误代码 操作步骤： 打开WINCC → 右键点击项目名称 → 选择“诊断”→ 查看“事件列表”； 搜索关键词如“变量导入失败”“通信中断”，双击错误条目可看到详细代码（如0x80130203）。 常见代码解析： 0x80130203：符号信息丢失（导出时未勾选“包含符号信息”）； 0x80130501：结构不匹配（WINCC层级与博图不一致）。 2. Windows事件查看器：系统级错误溯源 适用场景：WINCC日志无异常，但变量值始终不刷新。 操作步骤： 按下Win+R → 输入eventvwr→ 展开“Windows日志”→ 查看“应用程序”或“系统”日志； 搜索错误来源（如SINUMERIK或S7COMM），发现权限不足或防火墙拦截等问题。 变量导入成功的4大铁律 1.路径纯英文：导出文件存放路径杜绝中文，工具用博图原装版本； 2.结构复制粘贴：WINCC层级必须与博图完全一致，符号信息必选； 3.驱动严丝合缝：PLC型号、通信参数要像DNA匹配一样精准； 4.日志当证据：错误代码比百度靠谱，诊断工具能救你命。 你上次导入失败时，改过路径还是怼过驱动？评论区晒出你的“翻车经历”，让老司机帮你避坑！
|
