单相电机正反转傻瓜教程！3步测电阻，分分钟搞定接线不烧机

2025-4-21 18:24| 编辑:电工电气学习网| 查看: 584| 评论: 0

   还在为单相电机接线搞反正反转抓狂？别再瞎试了！掌握这个“电阻测量法”，3秒辨主副绕组，5分钟搞定正反转接线，连老电工都直呼省心的实操技巧来了！
   一、单相电机绕组的秘密：3个接线端子的真相

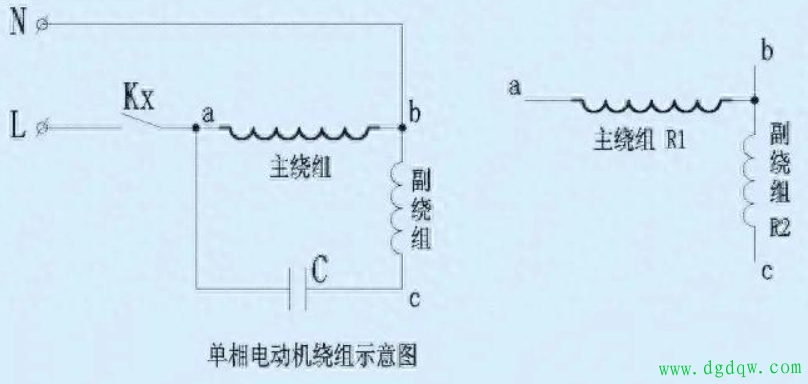

   单相电机为啥有3个接线端子？主绕组+副绕组=黄金搭档！

单相电机正反转傻瓜教程！3步测电阻，分分钟搞定接线不烧机

   结构拆解：
  • 主副绕组一端相连（公共端），另外两端各自独立，形成3个接线点。
  • 肉眼判断：主绕组线径粗（电阻小），副绕组细（电阻大），但新手别靠猜！
   二、神技：万用表测电阻，3秒分清主副绕组
   1.操作步骤：
  • 两两测量：用万用表分别测3个端子间的电阻，会得到3个数值：
  • 最小阻值 → 主绕组单独电阻（线粗，电阻低）。
  • 最大阻值 → 主绕组+副绕组串联（总电阻=两者相加）。
  • 中间阻值 → 副绕组单独电阻（线细，电阻高）。
   2.标记绕组：
  • 主绕组：阻值最小的两端。
  • 副绕组：阻值中间的两端（排除公共端后剩余的那个）。
  • 举例：测出电阻分别为5Ω（最小）、25Ω（最大）、20Ω（中间），则：

单相电机正反转傻瓜教程！3步测电阻，分分钟搞定接线不烧机

   主绕组=5Ω两端，副绕组=20Ω两端，公共端=剩下那个。

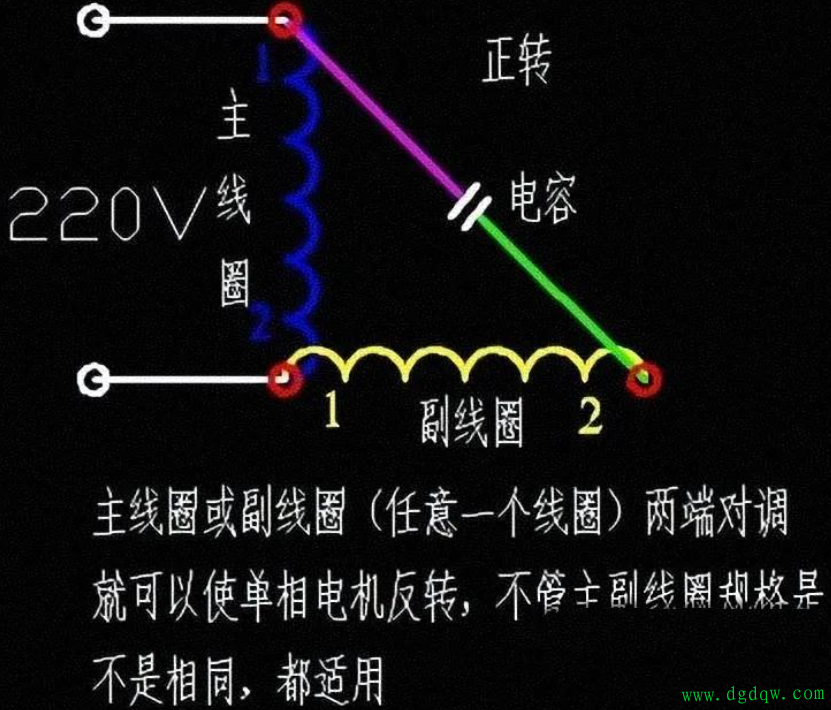

   三、正反转接线：电容位置决定生死！
   核心口诀：电容接最大阻值两端，电源给主/副绕组
  • 正转接线：
  • 电容接最大阻值两端（即主+副串联）。
  • 电源火线接主绕组，零线接公共端。
  • 原理：主绕组通电早，副绕组靠电容移相，电机顺时针转。
  • 反转接线：
  • 电容仍接最大阻值两端（别动！）。
  • 电源火线改接副绕组，零线接公共端。
  • 原理：副绕组通电早，主绕组移相，电机逆时针转。
   关键提醒：
   电容位置永远在最大阻值两端，只调火线接主/副绕组！
   不确定时：拆电机前拍照记下原接线，避免炸机。
   四、特殊情况：等绕组电机怎么玩？
   如果主副绕组线径一样（电阻相同），怎么办？
   接线方法：
   电容接任意两个端子（电阻最大时即为主副串联）。
   火线接电容一端，零线接另一端。
  • 调方向：交换火线和零线位置，电机立刻反转。
  • 适用场景：小型风扇、洗衣机等家用设备，接线更灵活。
   五、避坑指南：新手最容易犯的3个错！
   错把公共端当火线 → 电机嗡嗡响不转，秒变废铁！
   电容接错位置 → 电机抖动、发热，秒烧电容！
   主副绕组搞反 → 反转当正转，机器反向运转闹笑话！
   急救办法：
   测电阻确认绕组，调换火线接主/副绕组试试。
   不确定时：短时通电观察转向，及时断电调整。
   六、终极总结：万变不离“电阻法”
  • 通用原则：无论线径粗细，电阻测量法永不翻车！
  • 口诀记忆：
  • 测电阻，分主副；电容接大阻，火线换绕组；正反转随心控，安全又稳固。
  • 适用机型：从家用抽水机到工业风机，统统能搞定！
   还在纠结单相电机接线？掌握了这套“电阻测量+电容移位”组合拳，从此正反转手到擒来！赶紧收藏实操，别让电机再“罢工”了！
