从零开始学PLC编程：梯形图快速入门与6种经典控制电路解析

   在工业自动化领域，PLC编程是一项极其重要的技能。对于初学者来说，梯形图是最直观、最容易上手的编程语言。不管你是刚刚入行的电工，还是想要转行进入自动化领域的技术人员，掌握梯形图编程将为你打开通往成功的大门。

   为什么选择梯形图？

   梯形图（Ladder Diagram，简称LAD）因其结构清晰、易于理解而被广泛应用。它的设计灵感来源于电气控制回路，因此对于那些有电气背景的人来说尤为熟悉。更重要的是，几乎所有品牌的PLC都支持梯形图编程，这使得学习者可以在不同的平台上应用同样的知识。

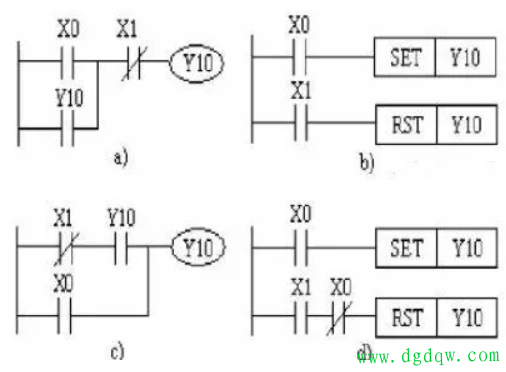

   1. 启动、保持和停止电路

   这是最基础也是最常见的控制电路之一。通过使用Y10的常开触点或SET/RST指令，可以实现设备的启动、保持运行和停止功能。这种电路在各种自动控制系统中都非常实用。

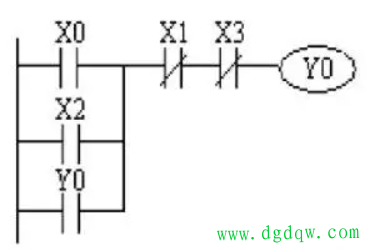

   2. 多地控制电路

   在大型工厂中，可能需要从多个地点控制同一台设备。这时就需要用到多地控制电路。通过在不同位置设置启动和停止按钮，操作人员可以在任何一个控制点对设备进行控制。

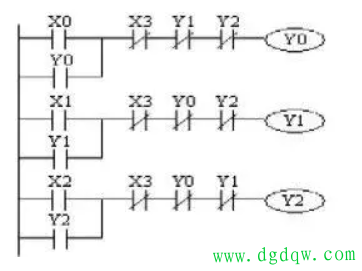

   3. 互锁控制电路

   当有多个输出线圈时，为了避免同时接通造成短路或其他危险情况，我们需要使用互锁控制电路。这种电路确保了每次只有一个线圈能够被激活。

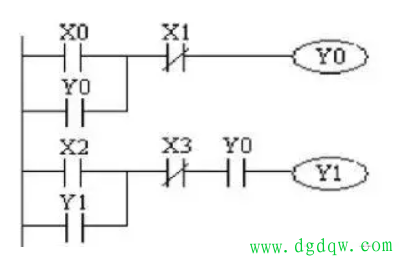

   4. 顺序启动控制电路

   在某些情况下，我们需要按照特定的顺序启动设备。例如，只有当第一个电机启动后，第二个电机才能启动。顺序启动控制电路就可以实现这样的功能。

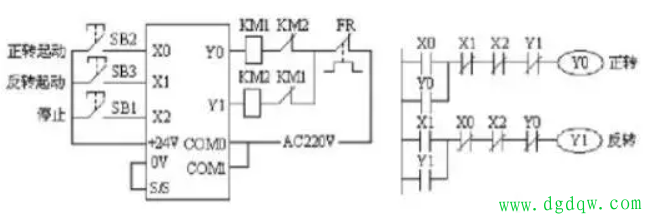

   5. 电机正反转电路

   电机的正反转控制是自动化领域中常见的需求之一。通过合理的梯形图设计，我们可以轻松实现电机的方向切换。

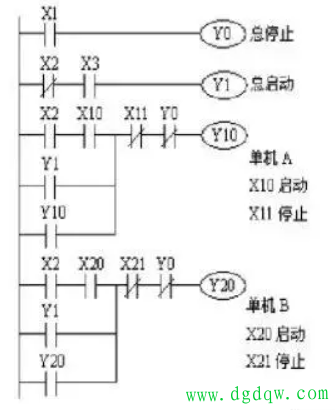

   6. 集中与分散控制电路

   在多台单机组成的生产线上，我们既需要集中控制整个生产线的运行状态，也需要在每个单机操作台上进行本地控制。集中与分散控制电路正是为了满足这一需求而设计的。

   总之，梯形图作为一种强大的PLC编程语言，不仅易于学习而且应用广泛。通过掌握上述六种经典的控制电路，你将能够更好地理解和应用PLC编程技术，从而在实际工作中发挥更大的作用。现在就开始你的学习之旅吧！
