三速异步电动机启动及加速控制电路详解

   你是否曾经遇到过需要控制电动机在不同速度下运行的情况？无论是工业生产还是家用设备，电动机的速度控制都是一个关键问题。本文将详细解析一个由三个交流接触器构成的三速异步电动机启动及加速控制电路，帮助你轻松掌握低速、中速、高速的切换技巧。无论你是电气工程师还是爱好者，这篇文章都将为你提供实用的信息和解决方案。

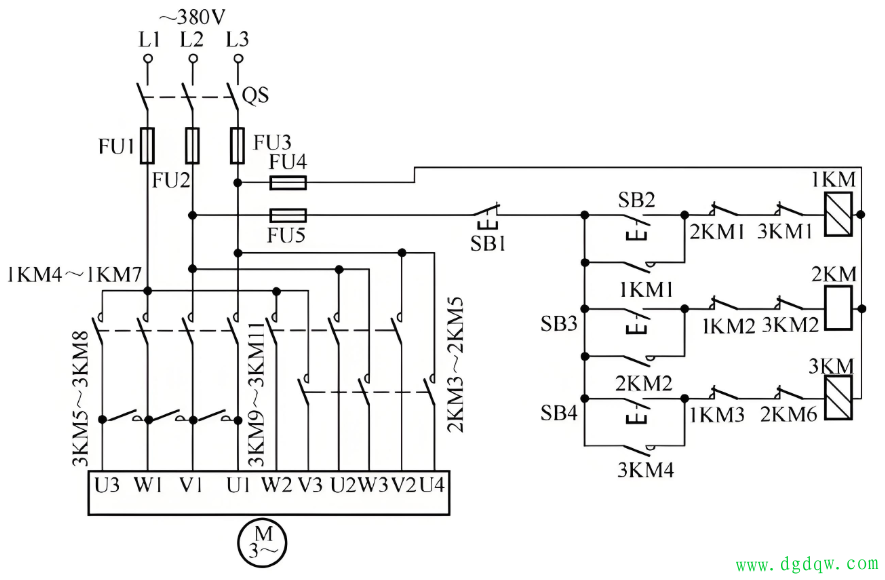

   一、电路组成：

   SB1：停止按钮开关

   SB2：低速按钮开关

   SB3：中速按钮开关

   SB4：高速按钮开关

   1KM：低速运转控制交流接触器

   2KM：中速运转控制交流接触器

   3KM：高速运转控制交流接触器

   二、工作原理：

   1. 低速运转：

   当按下 SB2 启动开关后，1KM 线圈得电吸合。此时：

   1KM1 触点闭合，实现自锁。

   1KM2 和 1KM3 触点断开，实现互锁，防止其他速度的接触器同时吸合。

   1KM4 至 1KM7 触点闭合，使电动机进入低速运转状态。

   2. 中速运转：

   当按下 SB3 启动开关后，2KM 线圈得电吸合。此时：

   2KM2 触点闭合，实现自锁。

   2KM1 和 2KM6 触点断开，实现互锁，防止其他速度的接触器同时吸合。

   2KM3 至 2KM5 触点闭合，使电动机进入中速运转状态。

   3. 高速运转：

   当按下 SB4 启动开关后，3KM 线圈得电吸合。此时：

   3KM1 触点闭合，实现自锁。

   3KM2 和 3KM3 触点断开，实现互锁，防止其他速度的接触器同时吸合。

   3KM4 至 3KM6 触点闭合，使电动机进入高速运转状态。

   三、注意事项：

   1.互锁机制：确保在任何时候只有一个接触器吸合，避免电动机同时以多个速度运行，造成设备损坏。

   2.自锁功能：保证在松开启动按钮后，电动机仍能保持当前速度运行。

   3.停止功能：按下 SB1 停止按钮，所有接触器线圈失电，电动机停止运行。

   四、常见问题及解决方案：

   1.电动机无法启动：

   检查电源是否正常。

   检查按钮开关和接触器触点是否接触良好。

   检查互锁触点是否正常断开。

   2.电动机无法切换速度：

   检查相应速度的按钮开关和接触器是否正常工作。

   检查互锁触点是否正常断开。

   3.电动机运行不稳定：

   检查电源电压是否稳定。

   检查接触器触点是否烧蚀或接触不良。

   通过本文的详细解析，相信你已经掌握了三速异步电动机启动及加速控制电路的工作原理和操作方法。无论是低速、中速还是高速，只要按照正确的步骤操作，你就能轻松实现电动机的速度切换。如果你在实际操作中遇到任何问题，欢迎随时参考本文的常见问题及解决方案部分。希望这篇文章能为你带来实用的帮助，让你的电动机控制更加得心应手！
