三相电机两地控制电路图解

   在工业生产中，三相电机的两地控制是一种常见的需求。这种控制方式通常涉及两个独立的启动按钮和两个停止按钮，分别安装在不同且相距较远的位置，以便于从两个不同的地点对电机进行启动和停止操作。

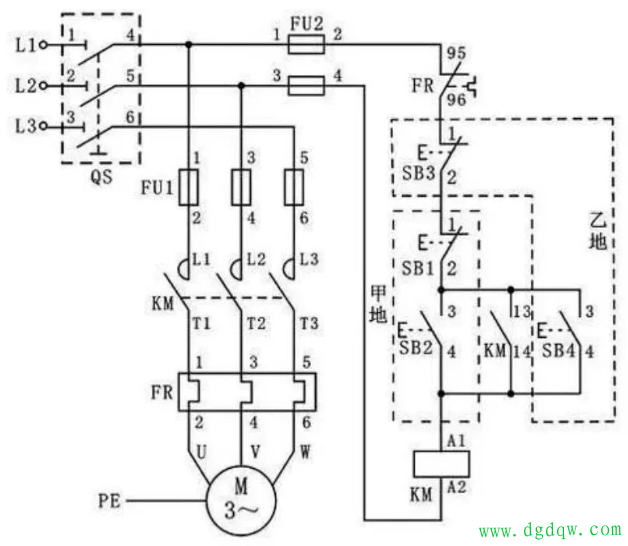

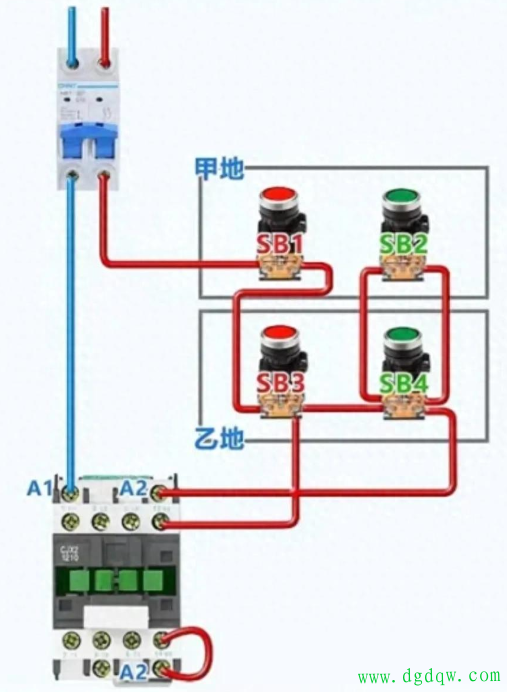

   两地控制电路的设计基于自锁电路，并对其进行了一定的演变。其核心接线原则在于：启动按钮采用并联方式连接，而停止按钮则采用串联方式连接。在实际操作中，启动按钮通常配备绿色的辅助常开触点，而停止按钮则配备红色的辅助常闭触点，以便于区分和操作。

   这种两地控制电路的设计带来了诸多优势。首先，从安全性角度来看，当某一地点的控制设备出现故障时，操作人员可以迅速切换到另一地点的控制设备，确保电机的正常运行。其次，两地控制提高了控制的灵活性，使得操作人员可以在不同的地点和位置安装启动和停止按钮，以适应不同的生产环境和需求。此外，对于长距离的生产线来说，两地控制更是大大提升了操作的便捷性。

   然而，两地控制也并非完美无缺。一方面，由于控制按钮分布在两个不同的地点，因此存在误操作的风险。如果两个地点的操作人员同时进行操作，可能会导致电路冲突或电机损坏。另一方面，由于两地控制的线路较长，故障排查的难度也相对较大。不确定的因素较多，需要专业人员进行细致的排查和维修。

   综上所述，三相电机的两地控制虽然带来了诸多优势，但同时也存在一些潜在的问题。因此，在实际应用中，我们需要根据具体的生产环境和需求来权衡利弊，选择最适合的控制方式。
