三相四线电表接线方法详解

   在电力系统中，三相四线电表的接线方式至关重要，它直接关系到电流测量的准确性和安全性。根据电流大小和设备功率的不同，三相四线电表的接线方式主要分为互感式接线和直接接线两种。

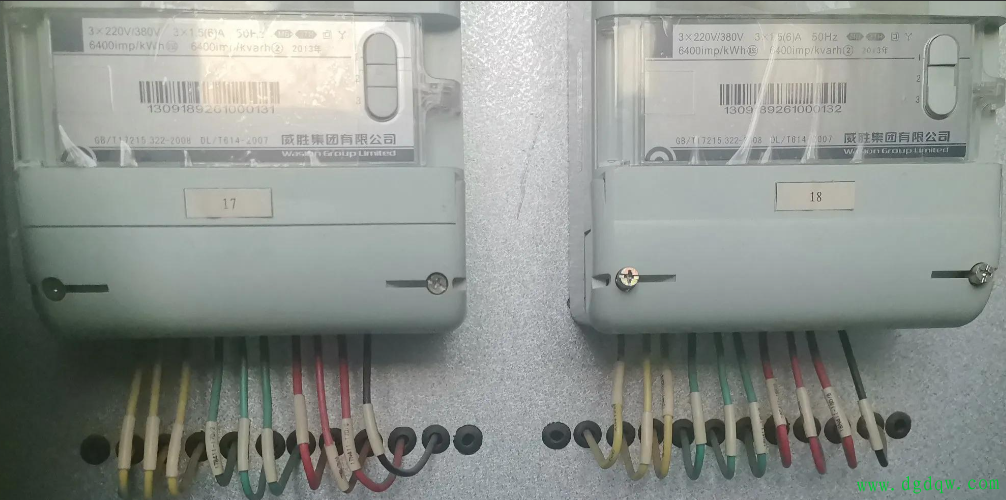

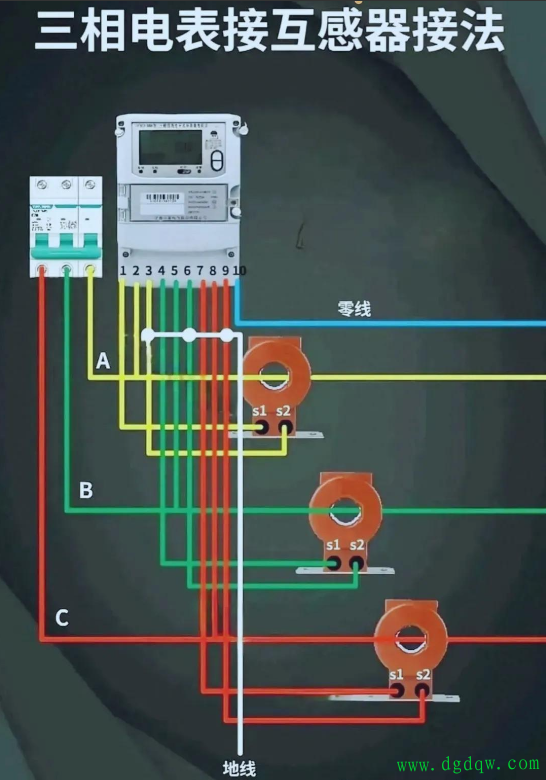

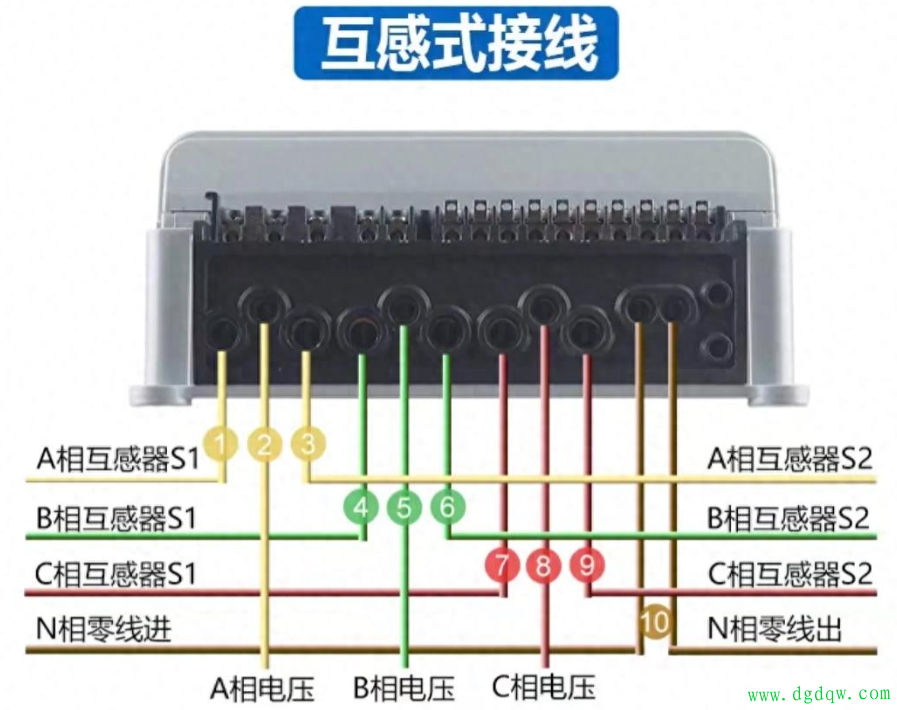

   一、互感式接线

   互感式接线主要用于电流较大的设备和电器。通过观察接线柱，我们可以看到ABC三相，每三个接线柱组成一组。在这三组中，每组的中间接线柱用于连接ABC三相的相电压，即进线。而每组的两端则分别是S1和S2，其中S1为进线端，S2为出线端。特别需要注意的是，S2端在短接后需要接地，这是出于安全考虑，旨在防止一次侧绝缘击穿时电压进入二次侧，从而保护人员和设备免受损害。

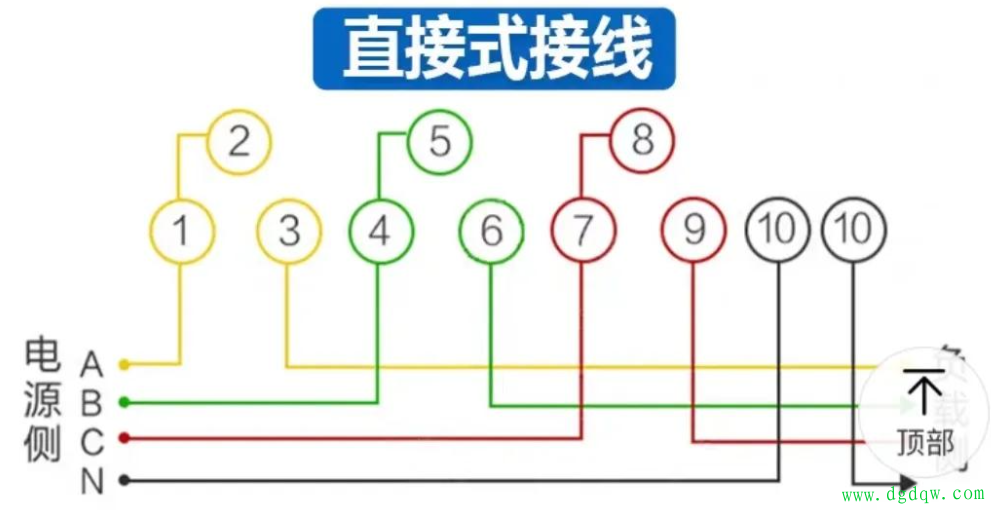

   二、直接接线

   与互感式接线相比，直接接线方式更为简单。对于电流较小、功率相对较小的设备，我们可以直接采用这种方式进行接线。具体来说，每组的1和2号接线柱用于连接进线，而每组的第3号接线柱则用于连接出线。最后，两组带有n标识的接线柱用于连接零线。

   三、互感器的作用

   在三相四线电流表中，互感器扮演着至关重要的角色。它的主要作用是将大电流转化为小电流进行计量，从而确保电流测量的准确性和安全性。通过互感器的转换，我们可以更加精确地监测电流的变化，为电力系统的稳定运行提供有力保障。

   综上所述，三相四线电表的接线方式应根据电流大小和设备功率进行灵活选择。无论是互感式接线还是直接接线，都需要严格遵守安全规范，确保人员和设备的安全。同时，通过合理选用互感器，我们可以进一步提高电流测量的准确性和可靠性。
