避雷器与过电压保护器的区别

   在电气行业中，避雷器和过电压保护器是常见的保护设备，但两者之间的区别往往让许多从业者感到困惑。本文旨在深入探讨这两种设备在中压系统中的差异，为选型和使用提供参考。

   一、标准遵循

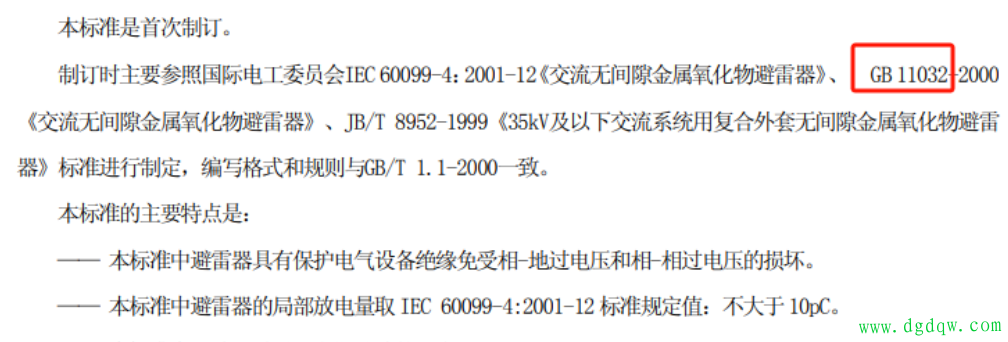

   尽管避雷器和过电压保护器在功能上有相似之处，但它们遵循的标准却有所不同。避雷器主要遵循《GB∕T 11032-2020 交流无间隙金属氧化物避雷器》标准。而过电压保护器，特别是组合式过电压保护器，因其三相特性，则遵循《JB／T 10496-交流三相组合式无间隙金属氧化物避雷器》标准。尽管两者标准有所不同，但整体上都是基于避雷器的相关技术规范。

   二、材料构成

   在材料组成上，过电压保护器常采用金属氧化物压敏电阻器、气体放电管、氧化锌电阻片等材料，有时为了降低相间过电压，还会采用四星型接法。在中压系统中，组合式过电压保护器普遍使用氧化锌阀片，并采用四星型接法。避雷器在中压系统中的常用材料则与过电压保护器相似，同样使用氧化锌阀片。

   三、工作原理与价格

   避雷器和过电压保护器的工作原理相似：在正常电压下，它们具有高电阻状态，电流通过量极小；当过电压出现时，其电阻迅速降低，导通电流，将过电压限制在一定水平，从而保护设备。然而，在价格方面，组合式过电压保护器通常比避雷器价格更高。中压系统的组合式过电压保护器价格可能在几百元到数千元不等，而避雷器的价格则相对更为亲民，大几十元到上百元较为普遍。

   四、性能与特点

   从性能角度看，避雷器和过电压保护器都能有效抑制电气设备的过电压。无论是过电压、暂态过电压、工作过电压还是雷电过电压，其抑制作用主要取决于设计参数、动作速度和能量吸收能力等。在同等对比下，两者在性能上基本无显著差异。然而，三相组合式过电压保护器通过四只避雷器组成的四星型接法，能够更全面地限制各相地、相间的过电压。这种结构上的巧妙设计使得过电压保护器在保护相间过电压方面更具优势。

   从特点角度看，氧化锌避雷器具有体积小、重量轻、易于安装、电气绝缘性能好、介电强度高、密封性能好、抗电蚀、耐寒耐热耐老化、防爆等特点。它主要用于35kV及以下电力系统中保护变压器、开关、电动机、并联补偿电容器组等电气设备免受大气过电压和操作过电压的危害。而三相组合式过电压保护器则是一种新型的保护器件，它针对现行单只避雷器过压保护的弱点进行了改进。它同样适用于35kV及以下电力系统，能够限制大气过电压及各种真空断路器所引起的操作过电压，对相间和对地过电压都能起到可靠的限制作用。从应用场合看，两者也基本一致，且都有电机型、电站型、配电型和电容器型等多种型号。

   五、外观差异

   在外观上，过电压保护器通常呈现为一个下方带有小盒子的结构，内部内置控制电路等部件。根据型号不同，外部还可能配备一些附件。而避雷器则呈现为一个带有接线杆的金属筒状器件。这种外观上的差异使得两者在实际应用中能够轻易区分。

   综上所述，避雷器和过电压保护器在标准遵循、材料构成、工作原理与价格、性能与特点以及外观等方面都存在一定差异。在选型和使用时，应根据具体的应用场景和需求进行综合考虑。
