PLC控制柜电气系统调试的七步策略

2024-7-2 08:43| 编辑:电工电气学习网| 查看: 146| 评论: 0

   在电气控制领域,完成电气控制柜及PLC程序的设计只是项目成功的一半,另一半则依赖于精细而周密的调试过程。许多新手工程师在完成设计后,面对调试常感无从下手,甚至因不当操作导致PLC损坏等严重后果。本文将为你详细解析电气系统调试的七步策略,助你从新手迅速成长为调试专家。

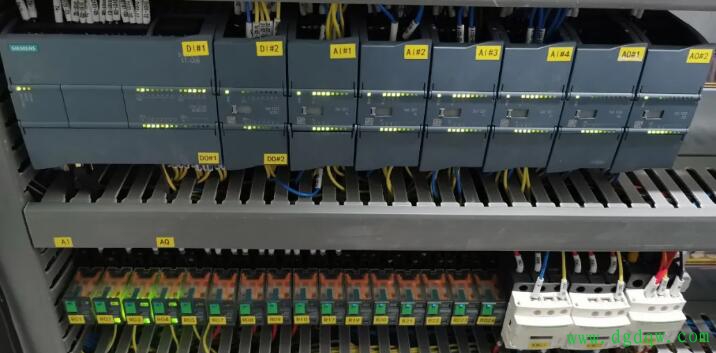

PLC控制柜电气系统调试的七步策略

   第一步:图纸审查与回路检查(未送电状态)
   在正式调试前,首先需对电气图纸进行细致的审查,确保设计合理且无误。这包括柜内接线图和柜外接线图两部分,需检查元器件选型、容量匹配及接线准确性。特别要注意电源回路的检查,确保无短路现象,且强弱电严格分离,避免220V误接入PLC等低电压设备,导致设备损坏。

   第二步:PLC外部回路测试(打点)
   在确认电源安全无误后,进行PLC外部回路的测试,即“打点”。这一过程需逐个测试输入输出点,包括操作按钮、急停按钮、指示灯及限位开关等。测试时,应清空或禁用PLC内部程序,以防测试过程中设备意外动作。同时,建立测试记录表,及时标记并处理接线错误。

   第三步:机械结构与电机负载检查
   接下来,检查机械结构的紧固性及电机负载的保护措施。对于电机类负载,需进行正反转测试,确认线路完好并带电试车。对于变频器等设备,需设置相应参数并进行电机优化,如静态识别或动态识别等。对于特殊负载,如垂直移动类设备,应由专业人员操作,以防测试事故。

   第四步:手动/半自动模式调试
   在确认IO点和负载侧无误后,进入手动/半自动模式调试阶段。通过按钮或hmi界面操作设备,测试程序逻辑及安全功能。重点关注急停按钮、安全光栅等安全装置的有效性,确保在紧急情况下能够迅速切断电源,保护人员和设备安全。

   第五步:自动模式调试与工艺验证
   在完成手动/半自动模式调试后,进入自动模式调试阶段。根据生产工艺要求,测试各种连锁关系,包括逻辑连锁和安全连锁等。需进行多个工作循环的测试,确保系统能够连续、稳定地运行。同时,注意记录测试过程中出现的问题,并及时处理。

   第六步:特殊工艺与高级功能调试
   对于PLC系统中的特殊功能,如PID控制等,需进行专门的调试。通过调整控制参数,使系统达到最佳控制效果。这一过程可能需要较长的时间,需耐心细致地进行。同时,对于具备自整定功能的PLC,可利用该功能自动获取最优控制参数,提高调试效率。

   第七步:预生产与最终验收
   完成上述所有调试步骤后,进入预生产阶段。在该阶段,需配合生产部门进行实际生产测试,验证系统在生产环境下的稳定性和可靠性。关注生产节奏、安全功能及系统负载能力等方面的表现。经过一段时间的连续生产测试后,如系统表现稳定且满足生产要求,则可进行最终验收并交付使用。

   结语
   电气系统的调试是一个复杂而细致的过程,需要工程师具备扎实的专业知识和丰富的实践经验。通过遵循上述七步调试策略,新手工程师可以逐步掌握调试技巧和方法,提升项目调试的成功率和效率。同时,保持对细节的关注和严谨的态度是调试成功的关键所在。
