为何PLC程序中急停按钮要用常开?其他控制电路要用常闭?

2024-6-12 07:16| 编辑:电工电气学习网| 查看: 380| 评论: 0

   在工业自动化控制系统中,PLC(可编程逻辑控制器)是不可或缺的核心部件。PLC通过读取各种输入信号(如按钮、传感器等)的状态,经过内部逻辑运算后,控制执行机构(如电机、阀门等)的动作。在这些输入信号中,急停按钮因其重要性而备受关注。

   在PLC编程中,关于急停按钮的设计逻辑往往与常规按钮有所不同。一般来说,我们会将急停按钮的物理接点接成常闭状态,而在PLC程序中则将其写成常开状态。这样的设计背后有着其独特的考虑。

   首先,从硬件连接的角度来看,急停按钮以常闭状态接入PLC的DI(数字量输入)点。这意味着在正常情况下,急停按钮的线路是接通的,PLC的DI点会接收到一个高电平信号,表示系统处于正常运行状态。而当急停按钮被按下时,其常闭触点断开,PLC的DI点接收到一个低电平信号,表示系统需要立即停止运行。

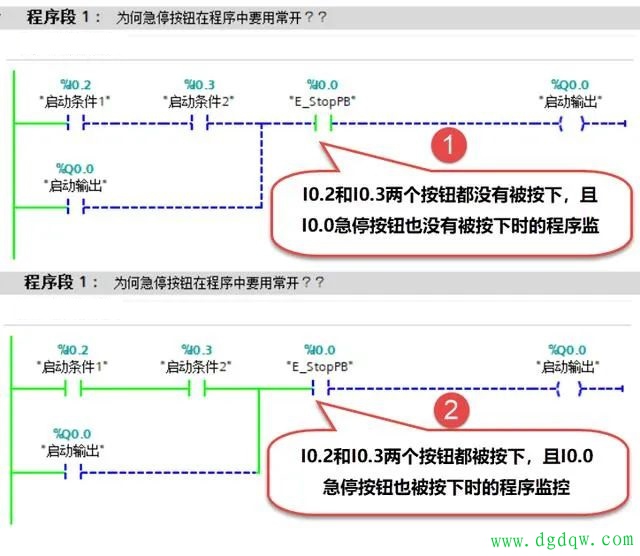

为何PLC程序中急停按钮要用常开?其他控制电路要用常闭?

   接下来,从PLC程序的角度来看,我们将急停按钮的状态表示为常开状态。这是因为在正常情况下,急停按钮的线路是接通的,但我们在程序中并不直接使用这个高电平信号来触发任何动作。相反,我们关注的是当急停按钮被按下时,其常闭触点断开所产生的低电平信号。这个低电平信号会触发PLC程序中的相关逻辑,使系统进入停止状态。

   这种设计的好处在于,它能够实现对急停按钮所在线路的断线状态的监控。如果由于某种原因(如线路老化、接触不良等)导致急停按钮的线路断路,那么PLC的DI点将无法接收到高电平信号,程序会立即认为急停按钮被按下,从而触发停止逻辑。这种设计大大提高了系统的安全性和可靠性。

   此外,将急停按钮设计为常闭状态还有助于实现程序的简洁性和可读性。在PLC程序中,我们只需要关注急停按钮的低电平信号即可判断系统是否需要停止运行。这种设计使得程序逻辑更加清晰明了,降低了出错的可能性。

   除了急停按钮外,还有一些带有保护功能的接点(如继电器、温控器等)也采用了类似的设计逻辑。这些接点通常以常闭状态接入PLC的DI点,并在程序中以常开状态表示。这种设计同样能够提高系统的安全性和可靠性,并简化程序逻辑。

   总之,在PLC编程中,急停按钮的设计逻辑充分考虑了系统的安全性和可靠性要求。通过将急停按钮的物理接点接成常闭状态并在程序中写成常开状态,我们能够实现对急停按钮所在线路的断线状态的监控,并在必要时触发停止逻辑以保护设备和人员安全。
