PLC编程手动/自动切换三色指示灯控制

   在工业自动化中，可编程逻辑控制器（PLC）扮演着至关重要的角色。它们通过接收各种输入信号，执行逻辑运算，并控制输出设备来实现复杂的控制任务。梯形图（Ladder Diagram, LAD）作为PLC编程中常用的编程语言之一，通过触点、线圈和指令框等元素，直观地表达了逻辑控制流程。

   在本篇文章中，我们将以手动/自动切换三色指示灯控制为例，介绍PLC编程的思路和方法。

   一、控制要求

   通过模式转换开关选择自动或手动模式。当模式转换开关为OFF时，三色指示灯的黄灯以1Hz的频率闪烁；当模式转换开关为ON时，绿灯常亮。

   二、编程步骤

   步骤1：创建和编辑PLC变量

   首先，我们需要进入PLC编程环境，并创建和编辑所需的变量。这些变量将用于存储输入和输出状态，以及程序中的中间结果。通过点击PLC_1下拉箭头，选择“PLC变量”选项，并编辑相应的变量列表。

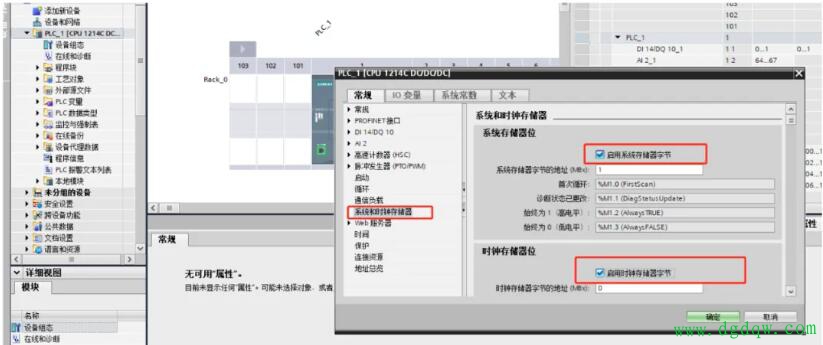

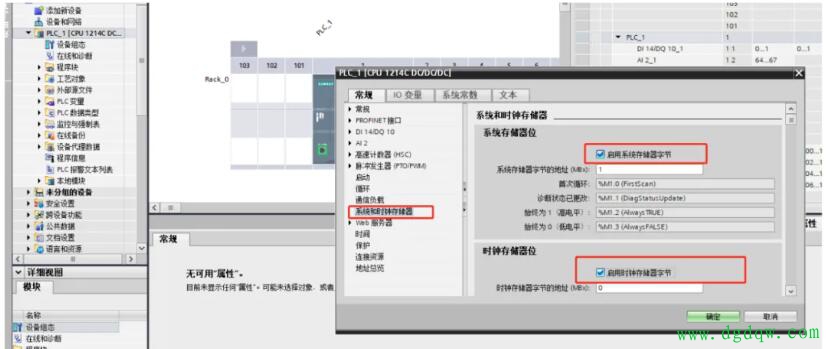

   步骤2：启用系统和时钟存储器

   根据控制需求，我们可能需要使用到PLC的系统和时钟存储器。这些存储器提供了各种内置功能和时钟信号，用于支持程序运行。在编程之前，请确保已启用所需的系统存储器字节和时钟存储器字节。

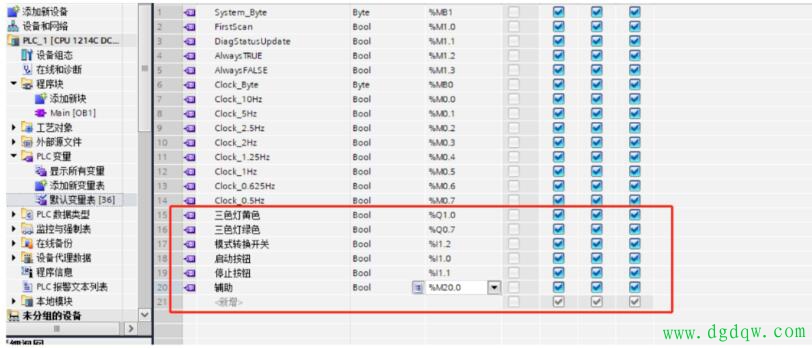

   步骤3：输入所需变量

   根据控制要求，我们需要定义一些变量来表示输入和输出状态。例如，我们可以定义一个输入变量来检测模式转换开关的状态，以及三个输出变量来控制三色指示灯的状态。

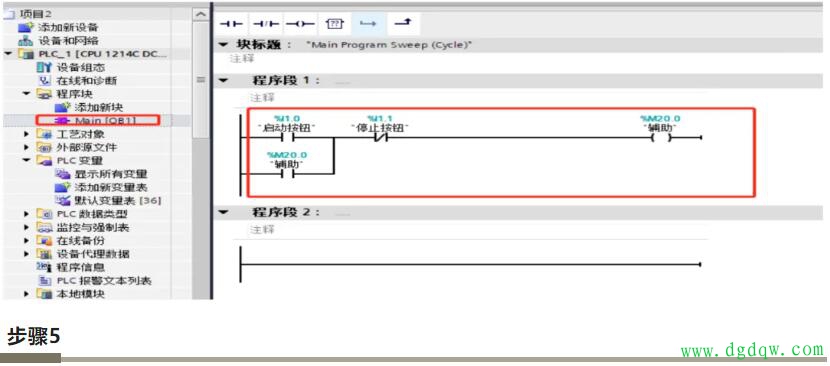

   步骤4：编写主程序

   在Main主程序块中，我们开始编写PLC程序。首先，我们需要编写一个自锁程序，以确保辅助变量M20.0始终为TRUE。这可以通过将M20.0的线圈连接到一个始终为TRUE的触点上实现。

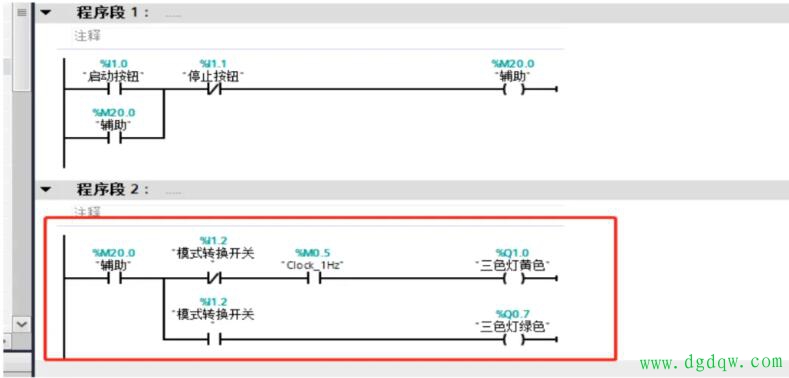

   步骤5：编写指示灯控制程序

   接下来，我们根据模式转换开关的状态编写指示灯的控制程序。当模式转换开关为OFF时，我们需要编写一个闪烁程序来控制黄灯的闪烁。这可以通过使用定时器或时钟脉冲来实现。定时器可以设置一个固定的时间间隔（如1秒），并在每个时间间隔结束时切换黄灯的状态。

   当模式转换开关为ON时，我们只需将绿灯的线圈连接到一个始终为TRUE的触点上即可实现绿灯常亮。

   三、测试和调试

   完成编程后，我们需要对程序进行测试和调试以确保其正常工作。通过模拟输入信号和观察输出状态，我们可以验证程序的逻辑是否正确。如果发现问题，我们可以根据需要进行修改和调整。

   四、结论

   通过本文的介绍，我们了解了使用梯形图编程语言进行PLC编程的基本步骤和方法。通过创建和编辑PLC变量、启用系统和时钟存储器、输入所需变量、编写主程序和指示灯控制程序等步骤，我们可以实现手动/自动切换三色指示灯的控制要求。希望这些内容对您有所帮助！
