在直接模式下当输入点 0.00 为 1 时，执行中断任务 140，设定步骤如下： ① 将输入设备连接到输入点 0.00。 ② 在 CX-P 中用 PLC 系统设定将输入 0 设定到中断输入。 ③ 在 CX-P 中编写中断处理程序，并分配到中断任务 140。 ④ 在 CX-P 中利用 MSKS 指令编程，如图1所示。

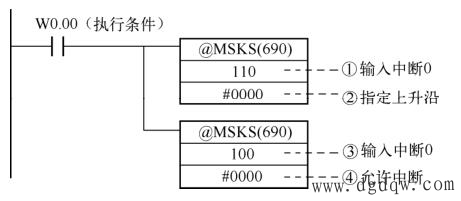

图1 直接模式输入中断的设定 上图中，当执行条件 W0.00 为 ON 时，执行 MSKS 指令，可对 0.00 的上升沿进行输入中断动作。若输入 0.00 从 OFF 向 ON 变化（上升沿），则将执行中的周期执行任务暂时中断，开始执行中断任务140。执行完中断任务后，返回中断前的梯形图程序。动作关系如图2所示。

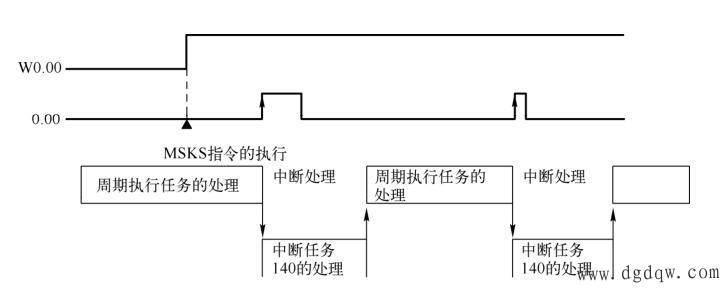

图2 输入中断的动作示例
|
