电工初学者如果学习画图

2023-3-7 15:35| 编辑:电工电气学习网| 查看: 3444| 评论: 0

电工初学者如果学习画图,我觉得第一步画“接触器点动加自保电路”是个不错的选择,这个电路虽不复杂,但在自保电路基础上拐了一个弯,非常适合初学者学画电路图、分析电路图。

电工初学者如果学习画图

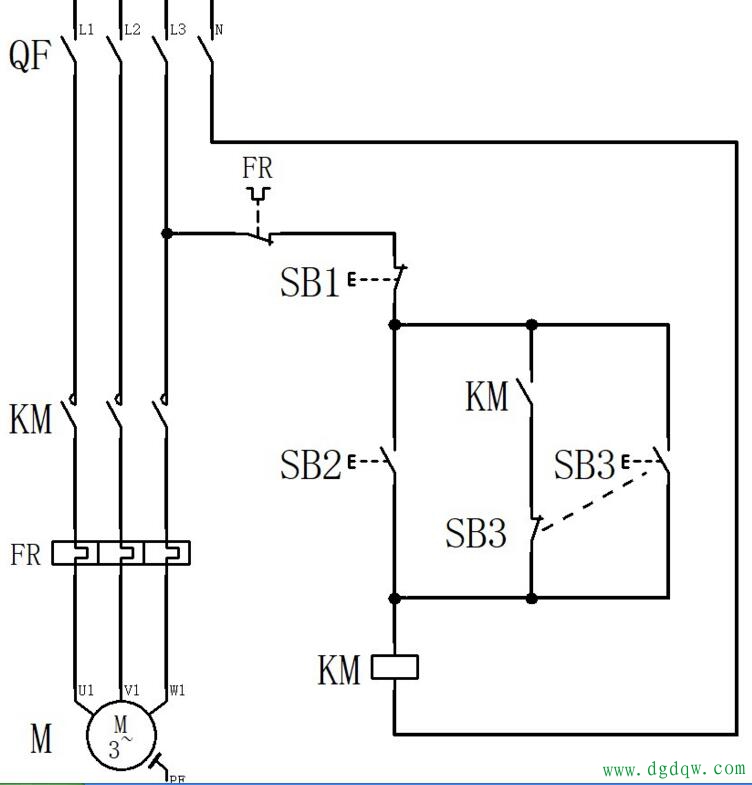

如图,SB1是停止按钮,SB2是自保运行启动按钮,SB3是点动运行按钮。电机需要自保运行时,按下按钮SB2,接触器线圈得电吸合,辅助触点KM闭合,电流再流经SB3常闭,形成自保,电机长动,按下停止按钮SB1,接触器释放,电机停止。如果需要点动运行,按下按钮SB3,SB3常开接通,但SB3常闭断开接触器自保线,所以接触器不会形成自保,松开按钮,接触器释放电机停止。有些朋友说这个电路用实物接出来试验时存在触点竞争的情况,按点动按钮SB3,有时候也就自保了,这是因为用的按钮的结构不符合这个电路的要求,SB3要用类似图片中结构的按钮,即按下按钮,常闭触点先断开,常开触点后闭合,松开按钮,常开触点先断开,常闭触点后闭合。
