工程上常应用统一的规定符号来代表电路中的各个理想元件，利用这些元件符号，就可以把任何一个实际电路画成一个由元件符号所组成的示意图形，称为电路图。
电路分析基本要点：
流入节点的电荷必然等于流出节点的电荷。
回路的各个支路的电压降的代数和等于零。
1.实际电路是由各种电气器件组成的整体，有时也称为网络。其实网络和电路并无严格的区别，一般说来，网络是具有较多元件的复杂电路。在工程上常应用统一的规定符号来代表电路中的各个理想元件，利用这些元件符号，就可以把任何一个实际电路画成一个由元件符号所组成的示意图形，称为电路图。

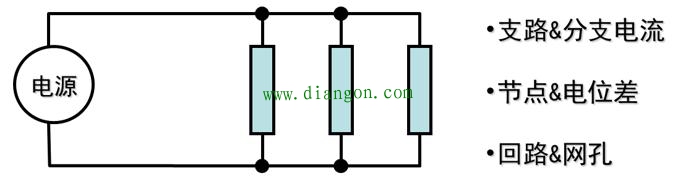

2.电路中的每一个分支，称为支路。每条支路流过的电流，称为分支电流。
3.三个或三个以上支路的联结点，称为节点。在两节点之间只有亠个电压，即两一节点之内的电位差。
4.由若干支路所组成的任一闭合路径称为回路
5.若回路内部不能再分出其它回路，即回路内部不包含不属于此回路的其它支路，则此回路称为网孔。
6.流入节点的电荷必然等于流出节点的电荷。
7.克希霍夫定律：回路的各个支路的电压降的代数和等于零。
|
