水电安装图纸该怎么看?如何去理解?水电安装电气图纸入门学习心得

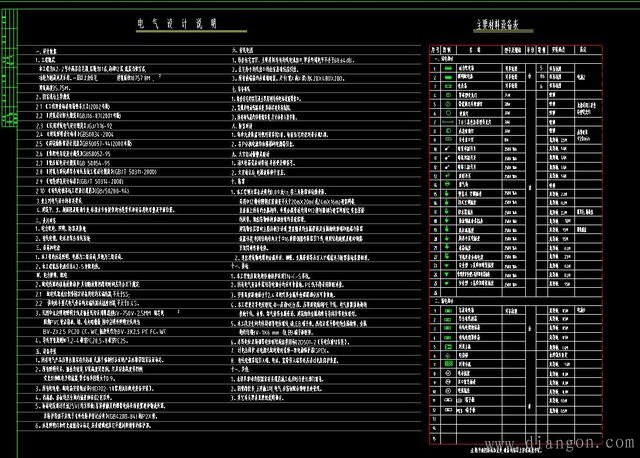

一、设计说明

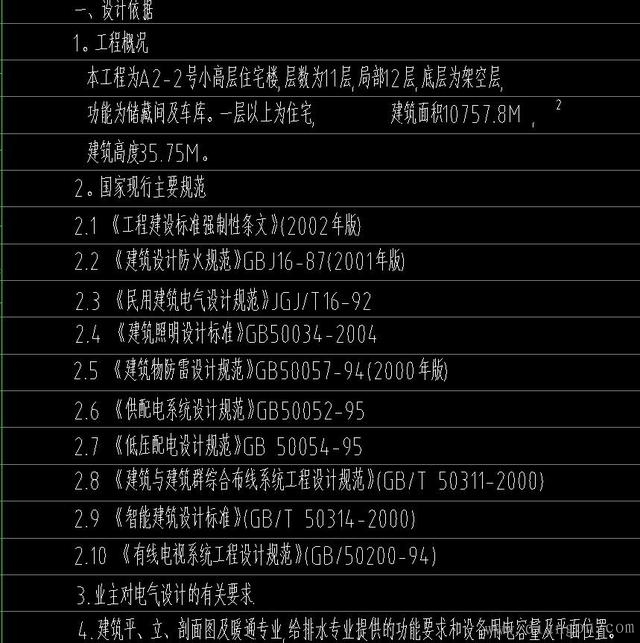

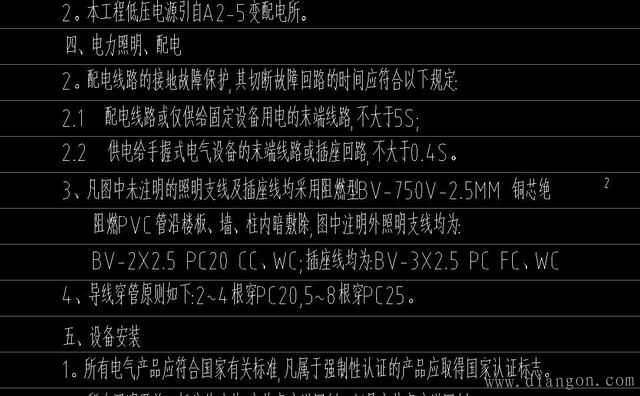

设计说明是工程设计中一项非常重要的内容,它直接反应了设计负责人对工程设计的指导思想和设计方案！
包括工程概括、国家现有规范标准，以及安装要求！

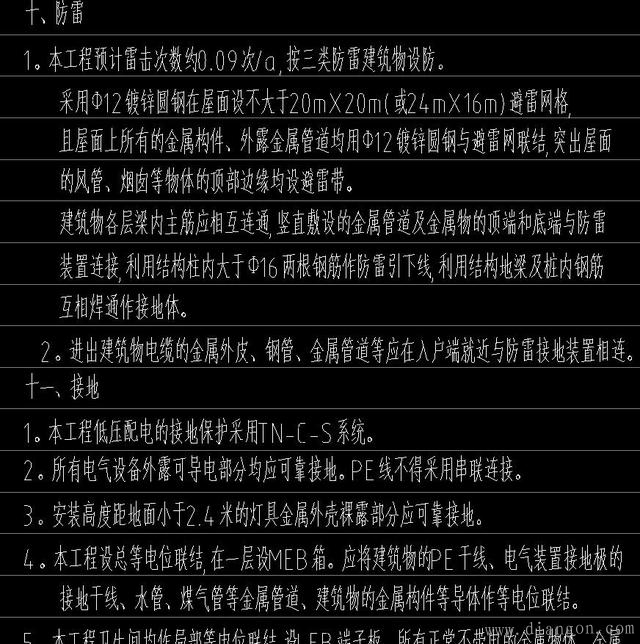

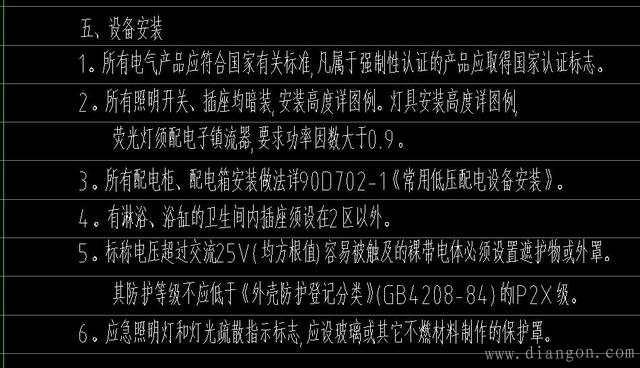

其中还包括了图纸设计图例，以及安装方式、安装高度，安装产品的样式与安装要求！
二、平面图
平面图需要结合设计说明的图例来看，每份图纸都有相对应的图例！看图纸时，遇到不明白的图例就需要查看设计说明！

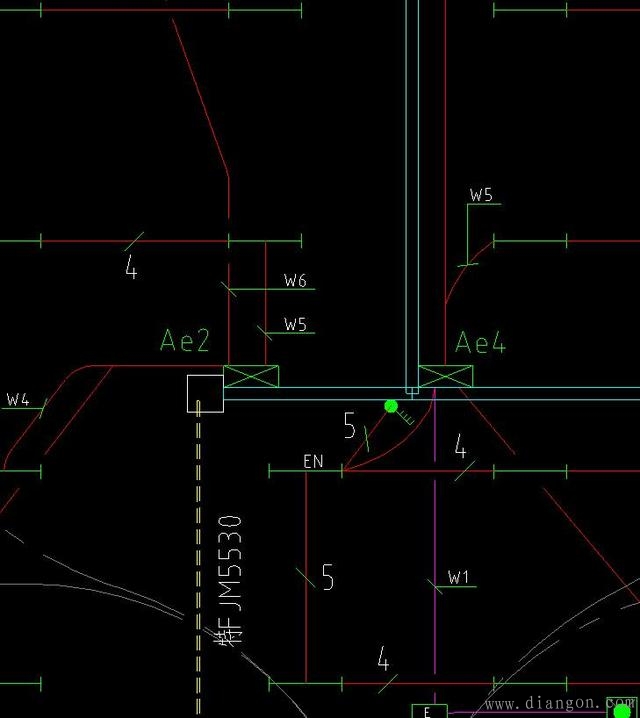

（动力平面图）
电气平面图通常分成照明插座平面图、动力平面图！
动力平面图，是电箱以及电缆的分布平面图，也就是主电源分布图！
照明插座平面图是开关插座的位置分布平面图，各种开关插座安装的高度，需要参照图例备注的高度来做来做！
新手看平面图时，可以根据结构，方向来看！图纸设计通常是向北的方向设计的，在看图纸时，手拿图纸面朝北，基本没错！
三、系统图

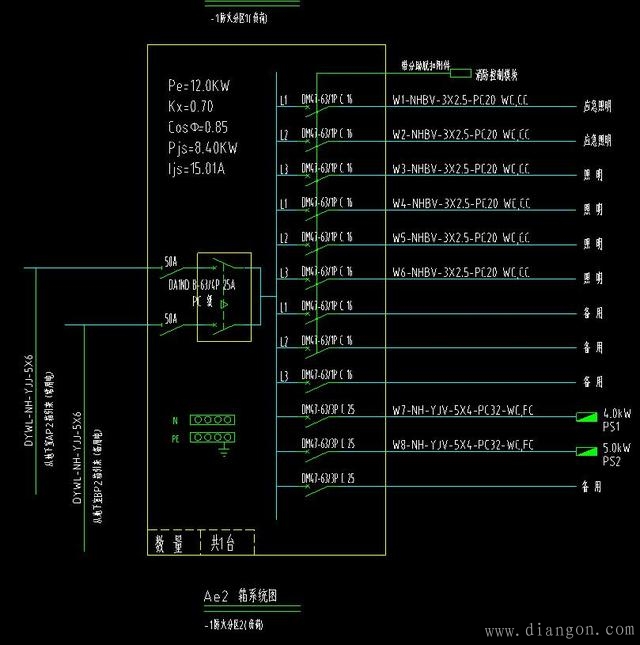

电气系统图与平面图是紧密相连的，当你在平面图中看到某个电箱，电箱分出去的线路该怎么做，都是需要根据系统图的要求来做的！每个电箱都有自己的系统图，系统图内有线路的线径规格大小以及敷设方式！

比如在平面图中的电箱，箱号：Ae2,那我们就需要到系统图中找到Ae2的系统图,这样我们就知道了Ae2这个电箱的出线该怎么去做，还知道进线是从哪个电箱过来，以及用多大线！
这些都是需要结合来看，从设计说明，到平面图，再到每个电箱的系统图！如果单单学会看平面图是没什么用的！
