三角波发生电路图解

2015-7-14 07:27| 编辑:电工电气学习网| 查看: 210383| 评论: 0

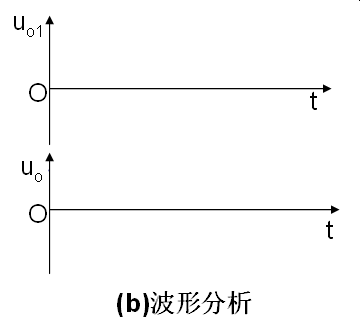

如图(a)所示,将方波电压作为积分运算电路的输入,在积分运算电路的输出就得到三角波电压,波形如图(b)所示。

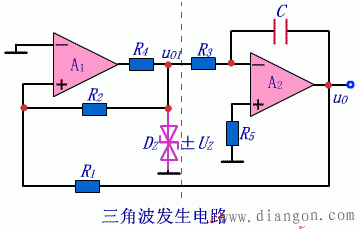

在实用电路中,将方波发生电路中的RC充、放电回路用积分运算电路来取代,滞回比较器和积分电路的输出互为另一个电路的输入,如下图所示。其虚线左边为同相输入滞回比较器,右边为积分运算电路。滞回比较器输出为方波,经积分运算电路后变换为三角波,波形如下图所示。振荡频率为

节电路中R1、R2、R3的阻值和C的容量,可以改变振荡频率。而调节R1和R2的阻值,可以改变三角波的幅值。
