三菱D700型变频器电气接线图解

在THWSKW-2A中主轴电动机速度的调节是通过三菱D700通用变领器来实现的，变颠器通过改变输出频率改变电动机的转动速度。变领器的连接如图所示。

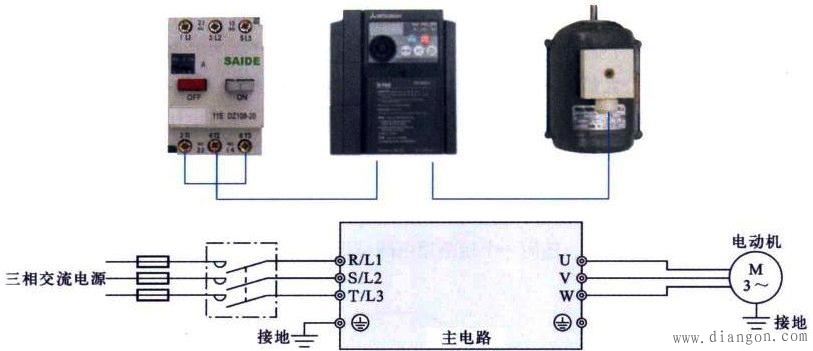

                                图 变频器的连接

THWSKW-2A中三菱D700型变颊器的电气接线如图所示，将从三相电源引出的导线接人熔断器、断路器后按入变领器的供电输入端：R/L1、R/L2、R/L3，变领器的输出端u、v、w接人电动机。
