时间继电器的图形符号及文字符号

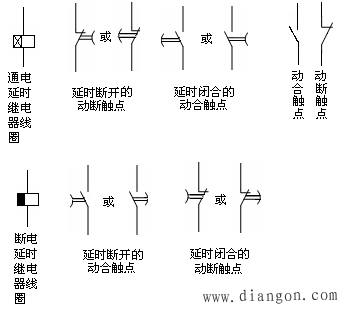

时间继电器的图形符号及文字符号如下图所示。

时间继电器的图形符号及文字符号

按延时方式可分为通电延时型时间继电器和断电延时型时间继电器。
　  对于通电延时型时间继电器，当线圈得电时，其延时动合触点要延时一段时间才闭合，延时动断触点要延时一段时间才断开。当线圈失电时，其延时动合触点迅速断开，延时动断触点迅速闭合。
　  对于断电延时型时间继电器，当线圈得电时，其延时动合触点迅速闭合，延时动断触点迅速断开。当线圈失电时，其延时动合触点要延时一段时间再断开，延时动断触点要延时一段时间再闭合。
