D触发器特性表、状态转换图、上升沿触发和下降沿触发

凡是在时钟信号作用下逻辑功能符合表1所示特性表所规定的逻辑功能者，就叫做D触发器。

D触发器的特性方程为

(1)

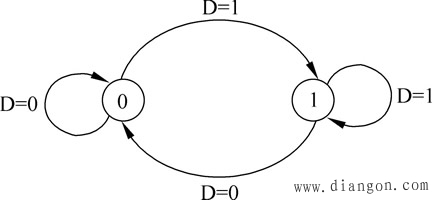

D触发器的状态转换图如图1所示。

图1 D触发器的状态转换图

从表1可知，D触发器只有一个输入端D，其结构形式也有多种，图2所示为边沿型D触发器的逻辑图形符号，图2（a）所示为上升沿触发，图2（b）所示为下降沿触发。

图2(a) 上升沿触发	图2(b) 下降沿触发
