译码器和编码器

一、译码器
 （一）二进制译码器




 （二）十进制译码器

   又称：二—十进制译码器
     或：4—10译码器

   3—8译码器74LS138

使能端的两个作用：

　　（1）消除译码器输出尖峰干扰
       EN端的正电平的出现在A₀-A₂稳定之后
               避免A₀-A₂在变化过程中引起输出端产生瞬时负脉冲

       EN端正电平的撤除在A₀-A₂再次改变之前

    （2）逻辑功能扩展
     例：用3—8译码器构成4—16译码器

（三）译码器的应用
　例12：试用 CT74LS138和与非门构成一位全加器。

（四）数字显示译码器
（1）七段数码管　　

（2）七段显示译码器　　　　　　　　　　　　

二、编码器

　　功能：输入m位代码
　　　　　输出n位二进制代码
　　　　　m≤2ⁿ
　

（一）二进制编码器
　将输入信号编成二进制代码的电路

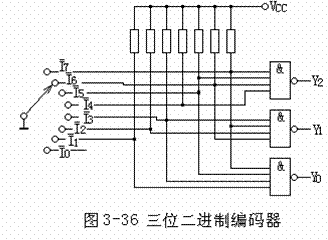

　如图：三位二进制编码器（ 8线—3线编码器）。

　　　　　　　　
逻辑功能：任何一个输入端接低电平时，三个输出端有一组对应的二进制代码输出
　　　　　八个输入端中，任何时刻只允许一个输入端有信号输入

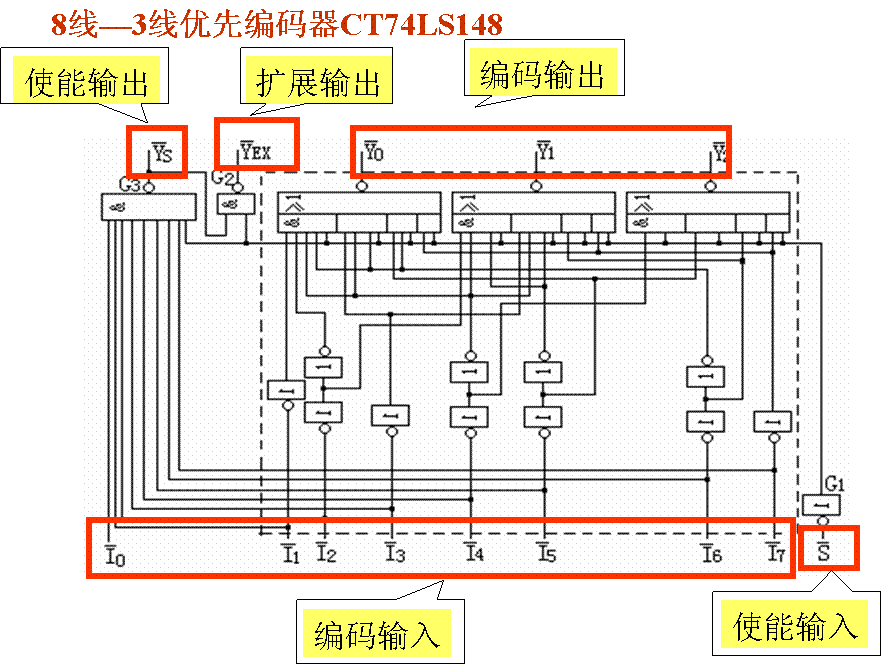

优先编码
优先编码器允许几个输入端同时加上信号，电路只对其中优先级别最高的信号进行编码。
