配电设计时的单台用电设备功率确定

admin

电气工程师在进行配电设计时，单台用电设备功率换算的基本原则是：不同工作制用电设备的额定功率统一换算为连续工作制的功率；不同物理量的功率统一换算为有功功率。单台用电设备功率取值的原则是简单方便(如整流器)。

1、连续工作制电动机的设备功率等于额定功率。

2、周期工作制电动机的设备功率是将额定功率一律换算为负载持续率100%的有功功率：

式中Pe为统一负载持续率的有功功率，kW；Pr为电动机额定功率，kW；εr为电动机额定负载持续率。
注：常见的周期工作制电动机是起重机用电动机。过去的习惯做法是采用利用系数法时，换算为ε=100%的功率；采用需要系数法时，换算为ε=25%的功率。这种不统一的做法应予摒弃；如利用原有的需要系数时，可相应调整其取值。

3、短时工作制电动机的设备功率是将额定功率换算为连续工作制的有功功率。为解决缺乏简单可靠换算法的问题，可把短时工作制电动机近似的看作周期工作制电动机，再用公式换算。0.5h工作制电动机可按ε≈15%考虑，1h工作制电动机可按ε≈25%考虑。
注：交流电梯用电动机通常是短时工作制电动机，但在设计阶段难以得到确切数据，还宜考虑其频繁启动和制动。建议按电梯工作情况为“较轻、频繁、特重”,分别按ε≈15%、ε≈25%、ε≈40%考虑。

4、电焊机的设备功率是将额定容量换算到负载持续率为100%的有功功率

式中Pe为负载持续率100%的有功功率，kW；Sr电焊机的额定容量，kVA；cosφ为功率因数(参见表1或表2)。

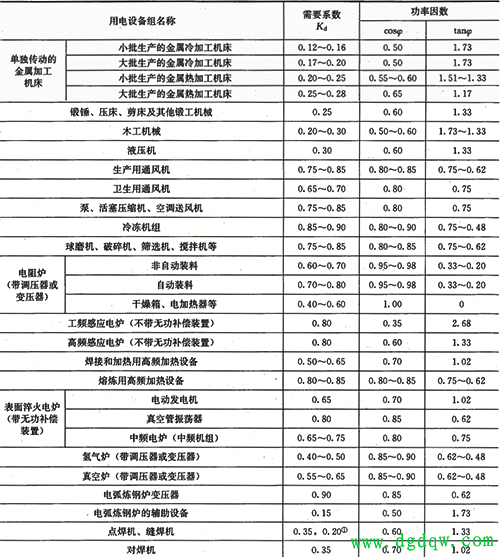

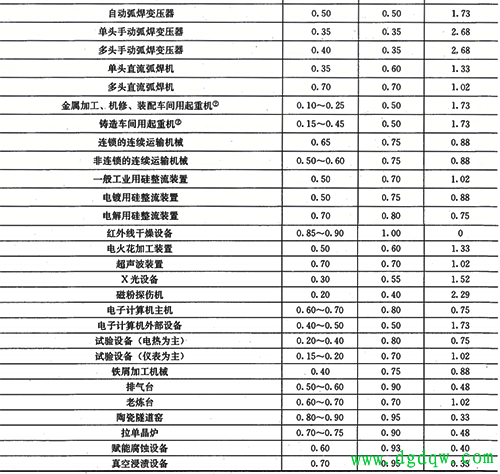

表1 工业用电设备的需要系数和功率因素tanφ

①电焊机的需要系数0.2仅用于电子行业以及焊接机器人。
②起重机的设备功率为换算到ε=100%的功率，其需要系数已相应调整。

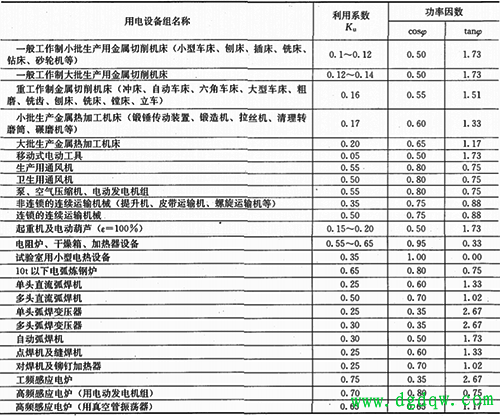

表2 利用系数Ku和功率因数cosφ及tanφ


5、电炉变压器的设备功率是额定功率因数时的有功功率

式中Pe为设备有功功率，kW；Sr电炉变压器的额定容量，kVA；cosφr电炉变压器的额定功率因数。

6、整流器的设备功率取额定直流功率。

7、以下电光源的设备功率应直接取灯功率(即输入功率)：
①白炽灯，没有附件；
②低压卤素灯，灯功率已含电子变压器功率损耗；
③自镇流荧光灯，已含内装的镇流器功率损耗；
④LED灯，已含驱动电源功率损耗。

8、表1中电光源的设备功率应取总输入功率或灯功率加镇流器功率损耗。

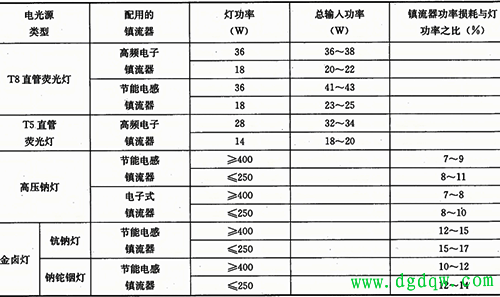

表1 电光源的总输入功率或镇流器的功率损耗
