做石油化工电缆桥架施工的朋友注意了！很多人在镀锌电缆桥架接地时，容易犯一个“画蛇添足”的错误，既不符合规范，还可能被专家检查指出问题。今天结合《石油化工电缆桥架施工及验收规范》(SH/T3569-2020)，给大家说清镀锌桥架接地的规范要求、现场问题及整改建议，新手也能轻松避坑。
先明确核心规范依据，咱们重点看《石油化工电缆桥架施工及验收规范》(SH/T3569-2020)中关于金属桥架接地的相关要求，这是施工和整改的核心准则：
1. 金属电缆桥架必须有可靠的电气连接并接地，这是基础要求，不能有任何遗漏；
2. 金属桥架的起始端和终点端，都要可靠接地；如果桥架全长超过30m，每隔20m~30m就要增加一个接地点；
3. 重点来了——镀锌电缆桥架间连接板的两端，其实可以不用做接地跨接，但有个前提：连接板每端的连接固定螺栓，必须不少于2个，而且得带防松螺帽或防松垫圈；
4. 只有不锈钢、铝合金材质的桥架，连接处才需要用专用接地螺栓孔做接地跨接，不能用桥架连接板的固定螺栓孔，跨接导线的截面积也要符合设计要求；
5. 如果桥架表面有绝缘涂层，需要电气连接的部位，必须把绝缘层清除干净。

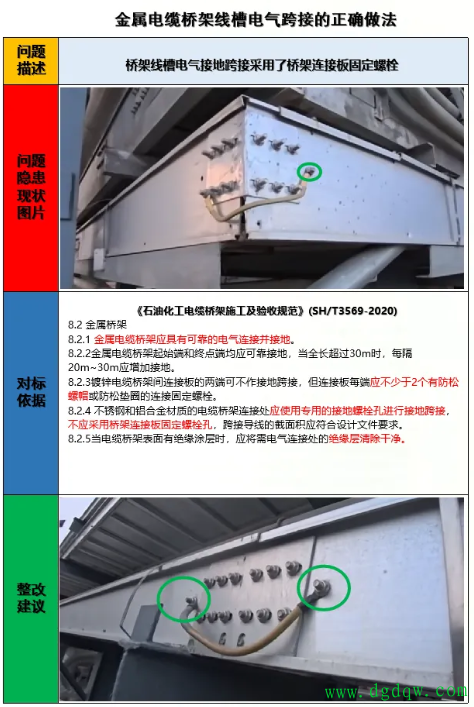

结合现场问题图片来看，现场所用的桥架材质是镀锌板材，连接板两端各有6个带防松螺帽的连接固定螺栓，按照上面的规范要求，这种情况完全不需要做接地跨接。
但问题就出在接地操作上：现场一端用的是连接板固定螺栓连接，另一端却用专用孔做了接地跨接，这种操作其实是错误的，纯属“画蛇添足”——规范明确镀锌桥架满足螺栓要求即可不跨接，多做的跨接反而不符合规范。
不过这里要跟大家说清楚一个小争议：有些专家检查时，会要求即使有两个以上螺栓连接，也必须做接地跨接，这其实是出于安全冗余的考虑，也不能说完全错误。
所以给出的整改建议很明确：从规范层面来讲，当前现场的螺栓配置满足要求，可拆除多余的跨接，按规范整改；如果条件允许，也可以参考专家的安全冗余建议，保留跨接，兼顾规范与安全。
总结一下，镀锌电缆桥架接地不用过度复杂，记住核心要点：满足螺栓数量和防松要求，就无需额外跨接，别做“画蛇添足”的操作；若有专家要求冗余，可根据现场条件灵活调整，既符合规范，也能顺利通过验收。 |
|
