家里洗衣机天天用，可你知道它为啥能精准完成进水、洗涤、排水、甩干吗？其实不管是波轮还是滚筒，它们的电路控制主板差别不大，核心都是靠“大脑”指挥一切。今天就用最通俗的话，给大家拆解洗衣机的电路结构和工作特点，看完再也不用对它的“小脾气”束手无策。
洗衣机的控制电路，就是它的指挥中心，相当于咱们的大脑。我们按面板上的开关、按钮，其实就是给这个“大脑”下达任务，它再根据指令，指挥洗衣机一步步完成洗衣流程。
现在家里用的洗衣机，全都是靠微处理器来控制的。拆开洗衣机的外壳，就能看到一块电路板——这就是控制核心，上面除了核心的微处理器，还焊着各种常见的电子元件：按键、开关、发光二极管、双向晶闸管，还有进水、排水用到的电磁阀，以及带动内筒转动的电动机。细心的朋友会发现，电路板表面还涂了一层防水乳胶，这是为了防止洗衣机工作时进水，损坏电子元件。
微处理器就是洗衣机的“核心大脑”，里面提前存好了各种控制指令，咱们输入的每一个命令，它都能精准接收并执行。下面就用一个简单的流程，给大家说说它到底是怎么干活的。
首先按下电源开关键，微处理器就进入待命状态，等着我们下达指令。接着我们根据需求，按下水位设置、洗涤模式这些按键（比如常见的SB6至SB9按键），盖好洗衣机上盖，这时门安全开关会闭合，相当于给“大脑”一个“可以开始工作”的信号。

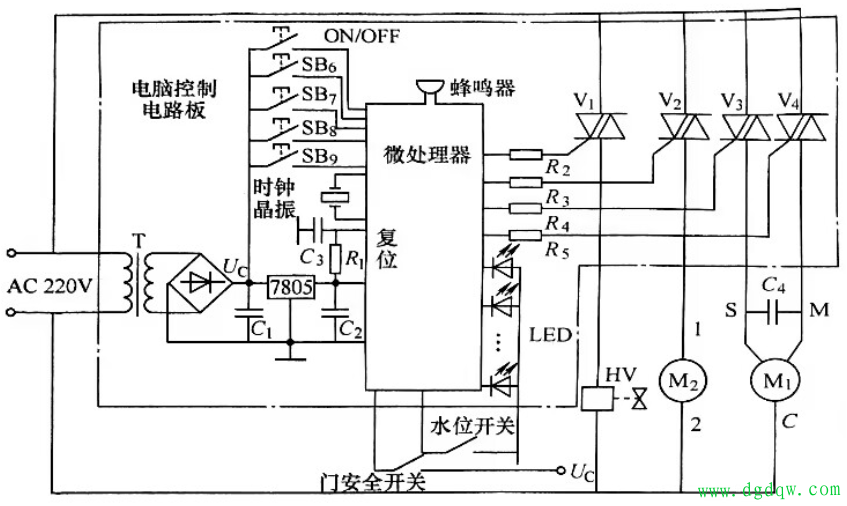

随后，微处理器通过电阻R2，输出触发信号，让双向晶闸管V1导通——这个双向晶闸管就相当于一个无触点的开关，它导通后，进水电磁阀HV就会开始工作，洗衣机正式进水。
等水位达到我们设定的高度，水位开关就会闭合，把“水够了”的信号传给微处理器。收到信号后，微处理器就会停止触发V1，让它截止，进水电磁阀也就停止进水了。

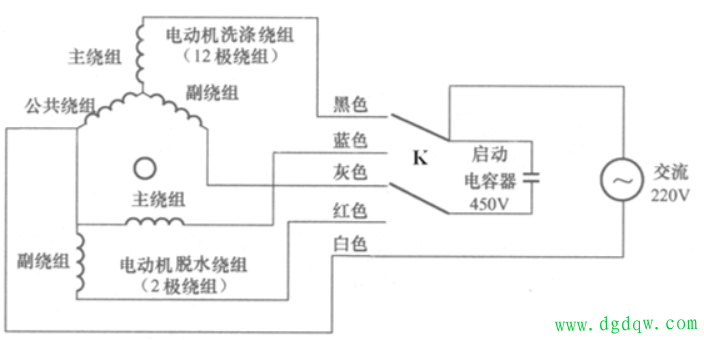

进水停止的同时，微处理器会通过电阻R4、R5输出触发信号，让双向晶闸管V3、V4轮流导通，这样电动机M1就会一会儿正转、一会儿反转，带动内筒完成洗涤动作。等洗涤任务完成，微处理器就会停止触发V3、V4，电动机随之停止运行。
洗涤结束后，微处理器通过电阻R3输出触发信号，让双向晶闸管V2导通，排水电机M2开始工作，排水阀被打开，开始排水。等水完全排完，水位开关会断开，再把“水排净”的信号传给微处理器，微处理器就会发出甩干指令，让洗衣机完成最后的甩干步骤。
整个洗衣过程中，微处理器在每个工作状态，都会发出相应的信号，通常会通过发光二极管点亮，作为状态指示灯，我们看着指示灯，就能知道洗衣机正在进行哪一步操作。
其实洗衣机的电路原理并不复杂，核心就是微处理器指挥各个电子元件协同工作，不管是波轮还是滚筒，这套核心逻辑基本一致。了解这些，以后洗衣机出现简单的进水、排水失灵，也能初步判断是不是某个元件出了问题，不用盲目找维修师傅啦。 |
|
