电机启动故障案例分析:三相电流不平衡与电压问题探究

[复制链接]

签到天数: 21 天

[LV.4]偶尔看看III

发表于 2024-2-20 07:36:41 | 显示全部楼层 |阅读模式 来自 中国重庆
电气系统中,三相电流的平衡对于电机的正常运行至关重要。然而,在实际应用中,有时会遇到三相电流不平衡的问题,导致电机启动失败或运行不稳定。本文将针对一起电机启动故障案例进行分析,探讨可能导致三相电流不平衡的原因,并提出相应的解决方案。
一、故障现象描述

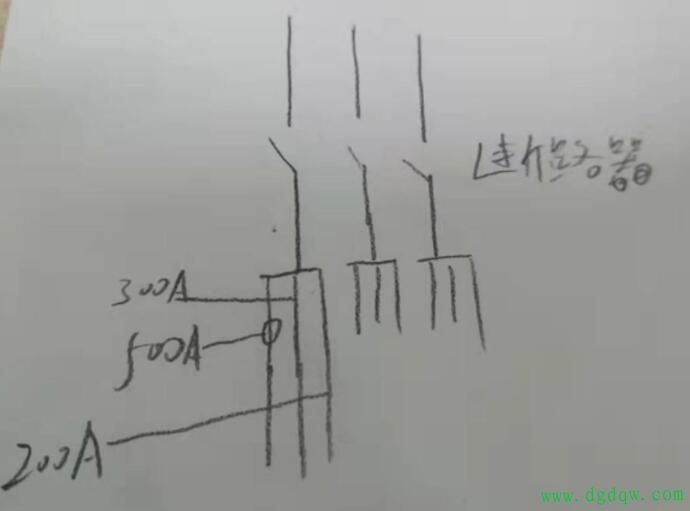

在某电气系统中,有一台使用了软启动器的电机,其控制电路中接入了三根单芯300平方电缆,每根电缆长度约为146米。这三根电缆并联使用,以提供足够的电流容量。然而,在电机启动过程中,软启动器频繁报出故障,显示三相电压不平衡。经过检查发现,这三根电缆的电流并不相同,表明存在电流不平衡的问题。
二、可能原因分析
  • 电缆阻抗不一致:虽然电缆是新的,但由于生产过程中可能存在的差异,导致三根电缆的阻抗并不完全相同。这会导致在电流通过时产生不同的压降,从而引发电流不平衡。
  • 接触电阻不同:电缆两端的接线鼻子可能存在氧化、松动或接触不良的情况,导致接触电阻不一致。接触电阻的不同会进一步加剧电流不平衡的问题。
  • 电缆长度与排列方式:虽然电缆长度相差不大,但微小的长度差异以及电缆在桥架上的排列方式都可能对电流的分配产生影响。特别是在长电缆并联的情况下,由于感抗的不同,容易出现分流不均的情况。
三、解决方案与措施
  • 检查电缆阻抗:使用专业的测试设备对三根电缆的阻抗进行测试,确保它们之间的差异在可接受范围内。如果发现阻抗差异较大,可以考虑更换电缆或调整接线方式。
  • 检查接触电阻:对电缆两端的接线鼻子进行检查,确保它们紧密接触且无氧化、松动等现象。如有必要,可以重新制作接线鼻子,确保接触电阻的一致性。
  • 优化电缆排列方式:尝试调整电缆在桥架上的排列方式,使其更加均匀分布。例如,可以尝试按照“L1 L2 L3 L1 L2 L3 L1 L2 L3”的方式排列电缆,以减少感抗差异对电流分配的影响。
四、总结与启示
三相电流不平衡是电机启动故障中常见的问题之一,其原因可能涉及多个方面。在处理此类故障时,需要综合考虑电缆阻抗、接触电阻、电缆长度与排列方式等因素,并采取相应的措施进行优化。同时,加强电气系统的日常维护和保养,定期检查关键元件的状态,也是预防电机故障的重要措施。通过深入分析和解决实际问题,我们可以不断提升电气系统的稳定性和可靠性,为生产流程的顺利进行提供有力保障。
