电动机综合保护器原理接线图

admin · 发表于 2020-1-14 10:37:22

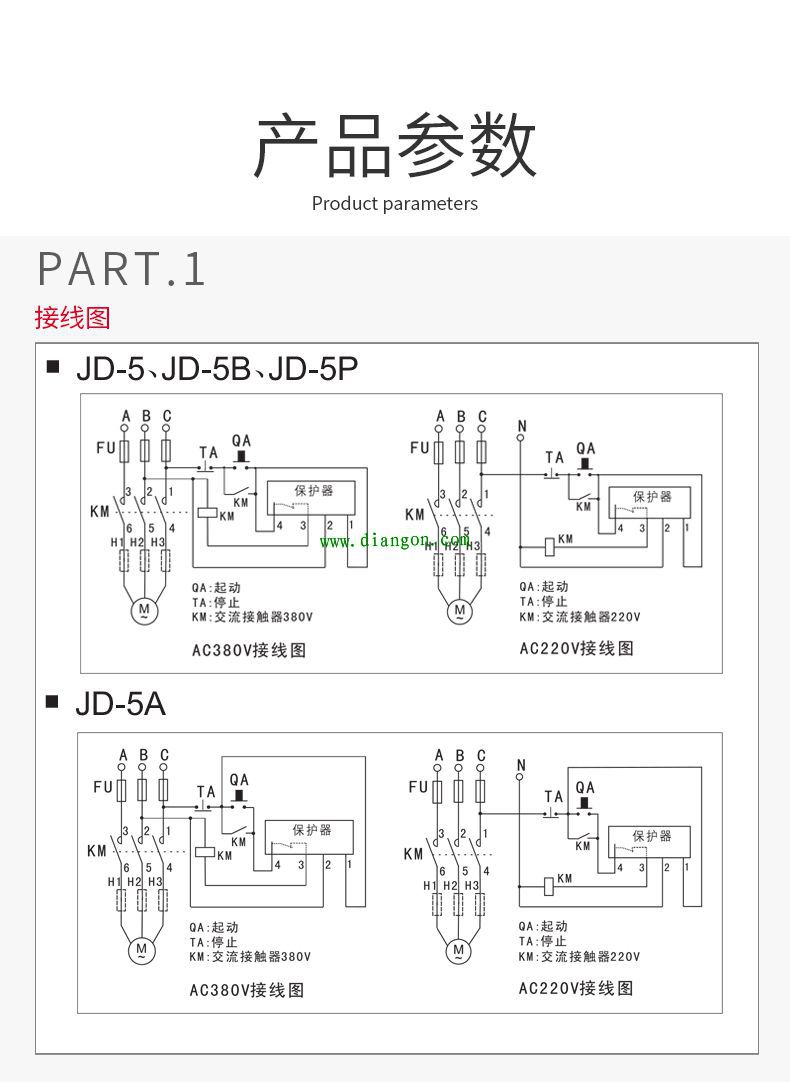

保护器应用控制很简单，三相电源线穿过保护器接电动接线端子，保护器输出一组无源常闭触点串联在控制回路中，当电动机出现断相、过载、堵转、三相不平衡等故障时，保护器动作，内部继电器就吸合动作，其常闭触点断开，通过端子3和4连接控制回路，切断接触器线圈工作电源，接触器主回路三相触点断开，电机失电停转。另外还有一组工作电源（工作电压有380V、220V，根据你选择实际保护器而定）

shzljx · 发表于 2020-1-15 10:05:02

收到学习了，谢谢分享！！！！

mdjmsw · 发表于 2020-3-16 18:25:06

谢谢分享，学习了
